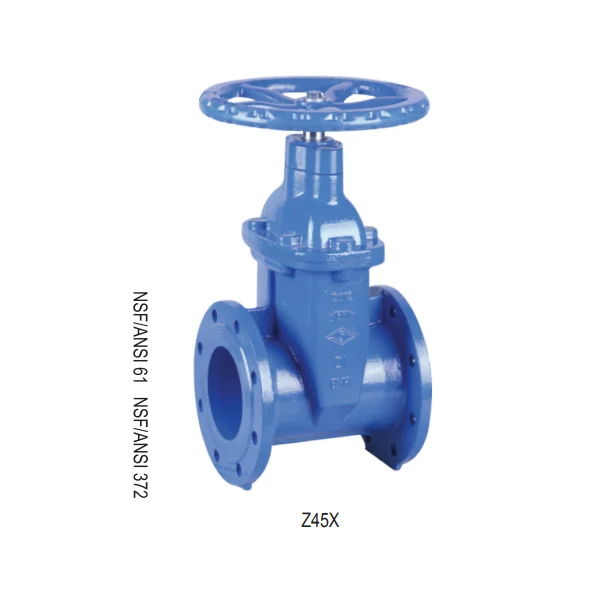

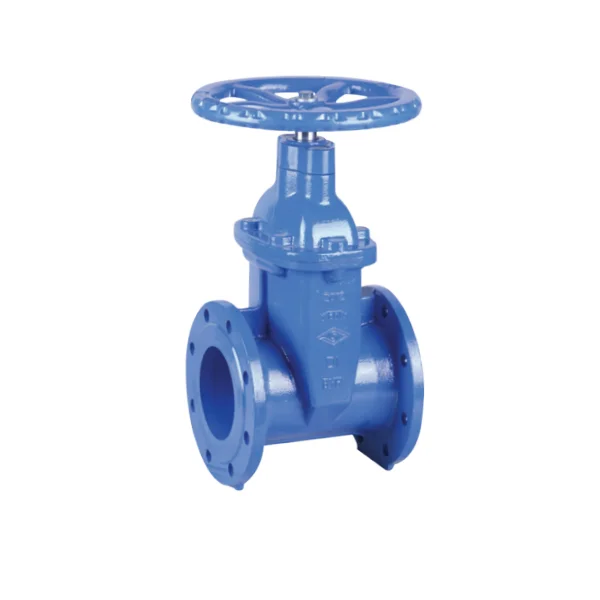

BS 5163 Φλάντζα ανθεκτική βαλβίδα πύλης NRS PN25
Model:(Z45X) PN25
Z45x BS 5163 Φλαντζική ανθεκτική βαλβίδα πύλης NRS PN25
• Τέλος σύνδεσης: Φλάντζα στο BS EN 1092-2: 1997
• Πίεση εργασίας: PN25
• Εύρος θερμοκρασίας: 0 ℃- 100 ℃
• Επικάλυψη: εποξειδική επίστρωση με σύντηξη σύμφωνα με το ANSI/AWWA C550
• Πίεση εργασίας: PN25
• Εύρος θερμοκρασίας: 0 ℃- 100 ℃
• Επικάλυψη: εποξειδική επίστρωση με σύντηξη σύμφωνα με το ANSI/AWWA C550

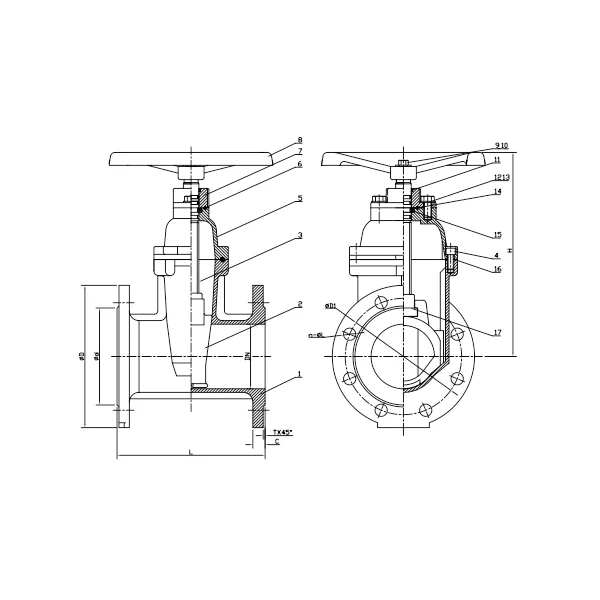

Προδιαγραφή υλικού
|
Μέρος αριθ. |
Μέρος |
Τυποποιημένες προδιαγραφές |
Επιλογές |
|
1 |
Βαλβίδα |
EN-GJS-450-10 |
|
|
2 |
Ανθεκτικό δίσκο σφήνας |
EN-GJS-450-10+EPDM |
|
|
3 |
Στέλεχος |
Από ανοξείδωτο χάλυβα |
SS304, SS316, SS420, SS431 |
|
4 |
Μπουλόνι |
Ανθρακούχος ψευδάργυρος |
SS304, SS16 |
|
5 |
Γυναικείο καπελλάκι |
EN-GJS-450-10 |
|
|
6 |
Δακτύλιος Ο |
ΝΒΡ |
EPDM |
|
7 |
Αδένας |
EN-GJS-450-10 |
|
|
8 |
Χειροποίητος |
EN-GJS-450-10 |
Χάλυβα |
|
9 |
Μπουλόνι |
Ανθρακούχος ψευδάργυρος |
SS304, SS16 |
|
10 |
Πλυντήριο FLA |
Ανθρακούχος ψευδάργυρος |
SS304, SS16 |
|
11 |
Χυμός |
ΝΒΡ |
EPDM |
|
12 |
Μπουλόνι |
Ανθρακούχος ψευδάργυρος |
SS304, SS16 |
|
13 |
Πλυντήριο |
Ανθρακούχος ψευδάργυρος |
SS304, SS16 |
|
14 |
Δακτύλιος Ο |
ΝΒΡ |
EPDM |
|
15 |
Πλυντήριο ώθησης |
Brass HPB59-1 (τύπος Α) Δεν είναι διαθέσιμο (τύπος Β) |
|
|
16 |
Το αέριο του καπό |
EPDM |
ΝΒΡ |
|
17 |
Σφήνα |
Ορείχαλκο HPB59-1 |
Χάλκινο ZQSN5-5-5 |
ΣΗΜΕΙΩΣΗ: Για ειδικό υλικό αίτημα εκτός από τις τυπικές προδιαγραφές, αναφέρετε με σαφήνεια τη λίστα ερωτήσεων ή παραγγελιών.
|
ΫΝ |
PN |
Διαστάσεις (mm) |
||||||||
|
Ιντσα |
mm |
|
L |
H |
D |
D1 |
d |
C |
T |
Ν-φΙ |
|
2 " |
50 |
25 |
178 |
218 |
165 |
125 |
99 |
19 |
3 |
4-φ19 |
|
2.5 " |
65 |
25 |
190 |
232 |
185 |
145 |
118 |
19 |
3 |
8-φ19 |
|
3 " |
80 |
25 |
203 |
281 |
200 |
160 |
132 |
19 |
3 |
8-φ19 |
|
4 " |
100 |
25 |
229 |
316 |
235 |
190 |
156 |
19 |
3 |
8-φ23 |
|
5 " |
125 |
25 |
254 |
393 |
270 |
220 |
184 |
19 |
3 |
8-φ28 |
|
6 " |
150 |
25 |
267 |
420 |
300 |
250 |
211 |
20 |
3 |
8-φ28 |
|
8 " |
200 |
25 |
292 |
490 |
360 |
310 |
274 |
20 |
3 |
12-φ28 |
|
10 " |
250 |
25 |
330 |
626 |
425 |
370 |
319 |
22 |
3 |
12-φ31 |
|
12 " |
300 |
25 |
356 |
722 |
485 |
430 |
370 |
24.5 |
4 |
16-φ31 |
