Η αρχή λειτουργίας των βαλβίδων πύλης και πώς να επιλέξετε βαλβίδες πύλης

   ΕΝΑβαλβίδα πύληςείναι μια βαλβίδα διακοπής που λειτουργεί με την αύξηση ή τη μείωση μιας κατακόρυφης πύλης (σφήνα σε σχήμα ή παράλληλο δίσκο) για να ανοίξει ή να κλείσει τη διέλευση υγρού. Χρησιμοποιείται ευρέως σε βιομηχανικά συστήματα σωληνώσεων για πλήρη απομόνωση (πλήρως ανοιχτή ή πλήρως κλειστή) και είναι ακατάλληλη για ρύθμιση ροής.

1. Κορυφαία χαρακτηριστικά και αρχή λειτουργίας:

   Βασικό στοιχείο - Πύλη/δίσκος:

    Συνήθως σφήνα σε σχήμα σφήνας (στερεό, χωρισμένο ή εύκαμπτο σφήνα) ή παράλληλη (μονό ή διπλό δίσκο).

    Η πύλη κινείται κάθετα προς την κατεύθυνση ροής του υγρού.

2. Λειτουργία:

   Ενεργοποιείται με την περιστροφή ενός χειροποίητου, κιβωτίου ταχυτήτων ή ενός ενεργοποιητή (ηλεκτρικού, πνευματικού, υδραυλικού) στο στέλεχος της βαλβίδας.

   Η περιστροφική κίνηση του στελέχους μετατρέπεται στην κατακόρυφη γραμμική κίνηση της πύλης μέσω ενός παξιμάδι με σπείρωμα.

3. Ανοίξτε κατάσταση:

   Όταν ανυψώνεται πλήρως, το πέρασμα της πύλης ευθυγραμμίζεται εντελώς με το σώμα της βαλβίδας, δημιουργώντας μια ευθεία, απεριόριστη διαδρομή ροής με ελάχιστη αντοχή υγρού και πτώση πίεσης.

4. Κυκλοθετημένη κατάσταση

   Όταν μειώνεται πλήρως, οι επιφάνειες στεγανοποίησης της πύλης πιέζουν σταθερά τα καθίσματα των βαλβίδων, σχηματίζοντας σφραγίδα μετάλλου σε μέταλλο ή μεταλλικό σε σοφίτα (π.χ. καουτσούκ, PTFE) για να εμποδίσουν τη ροή υγρών.

5. Χαρακτηριστικά ροής

   Βαλβίδες πύληςείναι τυπικά πλήρης (ή κοντά σε πλήρες διάταγμα), που σημαίνει ότι η περιοχή ανοικτής ροής ταιριάζει με την εσωτερική διάμετρο του σωλήνα, επιτρέποντας την ευθεία ροή με χαμηλή αναταραχή.

6. Πλεονεκτήματα

   Χαμηλή αντίσταση υγρού: ελάχιστη πτώση πίεσης όταν ανοίγει πλήρως, ενισχύοντας την ενεργειακή απόδοση.

   Χαμηλή ροπή λειτουργίας: Η πίεση υγρού εξισορροπεί τις δυνάμεις της πύλης κατά το άνοιγμα/κλείσιμο (ειδικά σε σχέδια διπλής δίσκου), μειώνοντας την προσπάθεια (Vs. Globe Valves).

   Η αμφίδρομη ροή: Ο συμμετρικός σχεδιασμός επιτρέπει τη ροή από οποιαδήποτε κατεύθυνση χωρίς να επηρεάζει τη σφράγιση ή τη λειτουργία.

   Συμπαγής δομή (Vs. Globe Valves): Το μικρότερο μήκος πρόσωπο με πρόσωπο εξοικονομεί χώρο.

   Αξιόπιστη σφράγιση: αποτελεσματική σφράγιση σε κλειστή κατάσταση (ειδικά με ανθεκτικές ή μεταλλικές πύλες σφήνας).

   Μεγάλη συμβατότητα: κατάλληλο για νερό, ατμό, λάδι, αέριο και διαβρωτικά μέσα (με κατάλληλα υλικά).

7. Key Μειονεκτήματα

   Αργή λειτουργία: Η πύλη απαιτεί πλήρη διαδρομή για να ανοίξει/κλείνει.

   Δύσκολη συντήρηση: Η επισκευή των κατεστραμμένων καθισμάτων/πύλων συχνά απαιτεί εξειδικευμένα εργαλεία.

   Μεγάλο μέγεθος/βάρος: Ο ογκώδης σχεδιασμός απαιτεί σημαντικό χώρο εγκατάστασης (ύψος).

   Ακατάλληλο για τον στραγγαλισμό: Μερικά ανοιχτές θέσεις προκαλούν διάβρωση ροής υψηλής ταχύτητας, δόνηση και βλάβη σφραγίδας. Πρέπει να χρησιμοποιείται μόνο πλήρως ανοιχτό ή πλήρως κλειστό.

   Υψηλό κόστος: Ειδικά για εφαρμογές μεγάλης διαμέτρου, υψηλής πίεσης

8.Major Δομικοί τύποι

 8.1By Gate Design:

   Βαλβίδα πύλης σφήνας: πιο συνηθισμένη. Η σφήνα σχήματος V δημιουργεί δύναμη σφράγισης μέσω συμπίεσης γωνίας ή ελαστικής παραμόρφωσης. Αξιόπιστη σφράγιση, προσαρμόσιμη στις θερμικές αλλαγές. Υποτύποι: Στερεά σφήνα, διαχωρισμένη σφήνα (αυτο-προσαρμοσμένη), εύκαμπτη σφήνα (θερμική αντιστάθμιση).

   Παράλληλη βαλβίδα πύλης διαφάνειας: δύο παράλληλοι δίσκοι. Η σφράγιση βασίζεται σε έναν μηχανισμό διανομής (π.χ., κάτω σφήνα) ή δίσκους πίεσης υγρού που πιέζει τα καθίσματα. Απλούστερη δομή, λιγότερο επιρρεπή στην εμπλοκή, αλλά κατώτερη σφράγιση σε χαμηλή πίεση.

 8.2By STEM Κίνηση

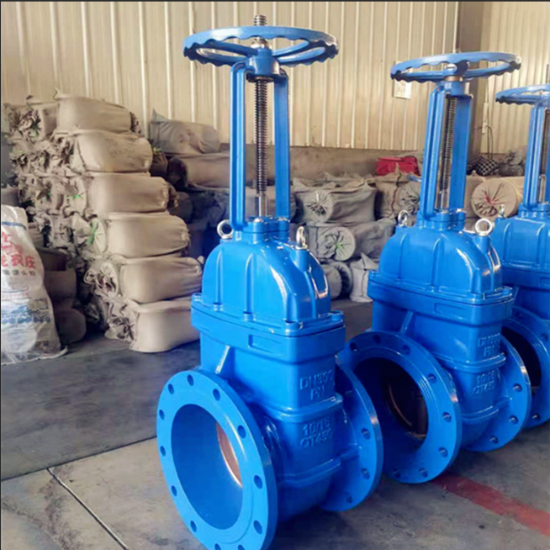

   Αύξηση του στελέχους (OS & Y): Τα νήματα STEM είναι εξωτερικά. Το στέλεχος αυξάνεται κατά την έναρξη, υποδεικνύοντας οπτικά θέση. Αντιμετωπίζει τη διάβρωση αλλά απαιτεί κατακόρυφη κάθαρση.

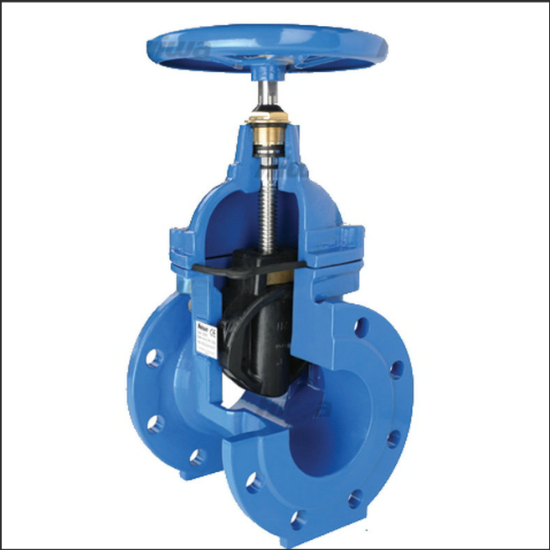

   Το μη αυξανόμενο στέλεχος (NRS): Τα σπειρώματα των στελεχών είναι εσωτερικά. Το στέλεχος περιστρέφεται χωρίς ανύψωση, εξοικονόμηση κάθετου χώρου. Ιδανικά για περιορισμένες περιοχές (π.χ. υπόγεια), αλλά κρύβει τη θέση και τα νήματα εκτίθενται σε υγρό/διάβρωση.

9. Τυπικές βαλβίδες ApplicationSgate είναι ιδανικές για απομόνωση χαμηλής αντοχής, πλήρους ανοίγμα

    Συστήματα νερού: εργοστάσια επεξεργασίας νερού, δίκτυα αποχέτευσης, κτίρια.

   Λάδι & φυσικό αέριο: αγωγοί, διυλιστήρια, γραμμές μεταφοράς.

   ΣΤΟΙΧΕΙΟΙ ΛΕΙΤΟΥΡΓΙΑΣ: ΠΡΟΣΦΟΡΕΣ ΛΕΙΤΟΥΡΓΙΑΣ, Συστήματα ατμού.

   Χημική βιομηχανία: μεταφορά διαβρωτικής/μη φορτωτικής μεταφοράς (εξαρτώμενο από υλικό).

   HVAC: Κύριοι αγωγοί μεγάλου συστήματος.
