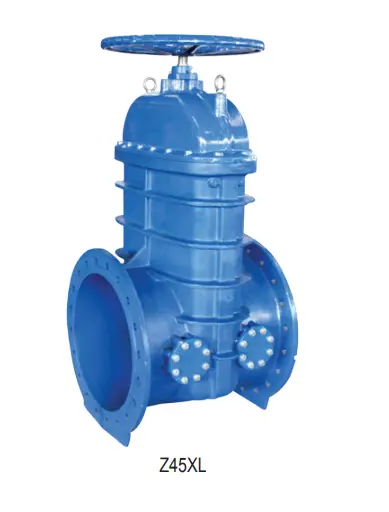

BS 5163 Flanged Resilient NRS Gate Valve με έξοδο παράκαμψης

Model:(Z45XL) PN10/16

BS 5163 Flanged Resilient NRS Gate Valve με έξοδο παράκαμψης (Z45XL) PN10/16
• Τέλος σύνδεσης: Φλάντζα στο BS EN 1092-2: 1997
• Πίεση εργασίας: PN10/16
• Εύρος θερμοκρασίας: 0 ℃- 100 ℃
• Επικάλυψη: εποξειδική επίστρωση με σύντηξη σύμφωνα με το ANSI/AWWA C550

Αποστολή Ερώτησης

περιγραφή προϊόντος

BS 5163 Flanged Resilient NRS Gate Valve with Bypass Outlet

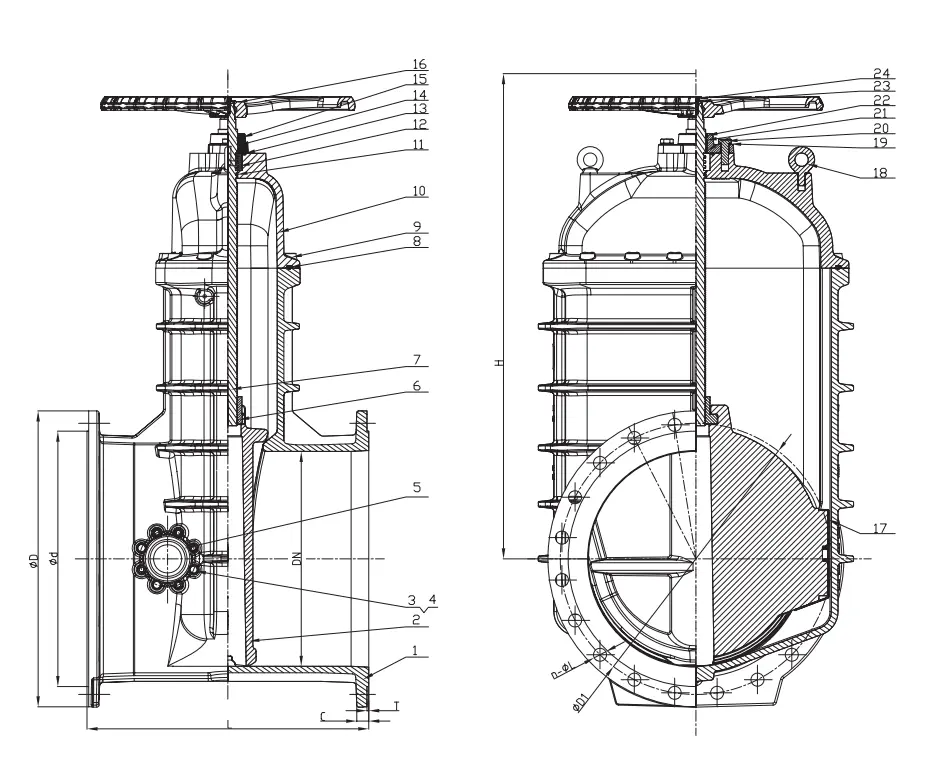

Προδιαγραφή υλικού
Μέρος αριθ.	Μέρος	Τυποποιημένες προδιαγραφές	Επιλογές
1	Βαλβίδα	EN-GJS-450-10
2	Ανθεκτικό δίσκο σφήνας	EN-GJS-450-10+EPDM
3	Μπουλόνι	Ανθρακούχος ψευδάργυρος	SS304, SS316
4	Πλυντήριο	Ανθρακούχος ψευδάργυρος	SS304, SS316
5	Κάλυμμα βαλβίδας παράκαμψης	EN-GJS-450-10
6	Σφήνα	Ορείχαλκο HPB59-1
7	Στέλεχος	Από ανοξείδωτο χάλυβα	SS304/316/420/431
8	Το αέριο του καπό	EPDM	ΝΒΡ
9	Μπουλόνι	Ανθρακούχος ψευδάργυρος	SS304, SS316
10	Γυναικείο καπελλάκι	EN-GJS-450-10
11	Δακτύλιος Ο	ΝΒΡ	EPDM
12	Πλυντήριο ώθησης	Ανθρακούχος ψευδάργυρος	SS304, SS316
13	Δακτύλιος Ο	ΝΒΡ	EPDM
14	Οδηγός άξονα	Ορείχαλκο HPB59-1
15	Αδένας	EN-GJS-450-10
16	Χειροποίητος	EN-GJS-450-10	Χάλυβα
17	Οδηγός	EPDM
18	Μπουλόνι ματιών	Ανθρακούχος ψευδάργυρος
19	Πλυντήριο	Ανθρακούχος ψευδάργυρος	SS304, SS316
20	Μπουλόνι	Ανθρακούχος ψευδάργυρος	SS304, SS316
21	0 δακτύλιος	ΝΒΡ	EPDM
22	Χυμός	EPDM	ΝΒΡ
23	Πλυντήριο	Ανθρακούχος ψευδάργυρος	SS304, SS316
24	Μπουλόνι	Ανθρακούχος ψευδάργυρος	SS304, SS316
ΣΗΜΕΙΩΣΗ: 1. ΓΙΑ ΤΗΝ ΕΙΔΙΚΗ Αίτημα Υλικού εκτός από τις τυπικές προδιαγραφές, παρακαλούμε αναφέρετε με σαφήνεια τη λίστα ερωτήσεων ή παραγγελιών. Το συγκρότημα και το συγκρότημα βαλβίδων που δεν πρέπει να αναφέρονται και να παρέχονται εκτός εάν υπάρχει συγκεκριμένη δήλωση με σειρά ή έρευνα. 2. Εάν απαιτείται η τοποθέτηση παράκαμψης και η βαλβίδα, παρακαλούμε να το δηλώσετε με σαφήνεια στην εντολή αγοράς σας και το κόστος θα προστεθεί επομένως."

ΫΝ		PN	Διαστάσεις (mm)
Ιντσα	mm		L	H	D	D1	d	C	T	Ν-φΙ
18 "	450	10	650	1108	640	565	530	30	4	20-φ28
		16				585	548			20-31
20 "	500	10	700	1130	715	620	582	31.5	4	20-Φ28
		16				650	609			20-34
24 "	600	10	800	1311	840	725	682	36	5	20-31
		16				770	720			20-φ37
