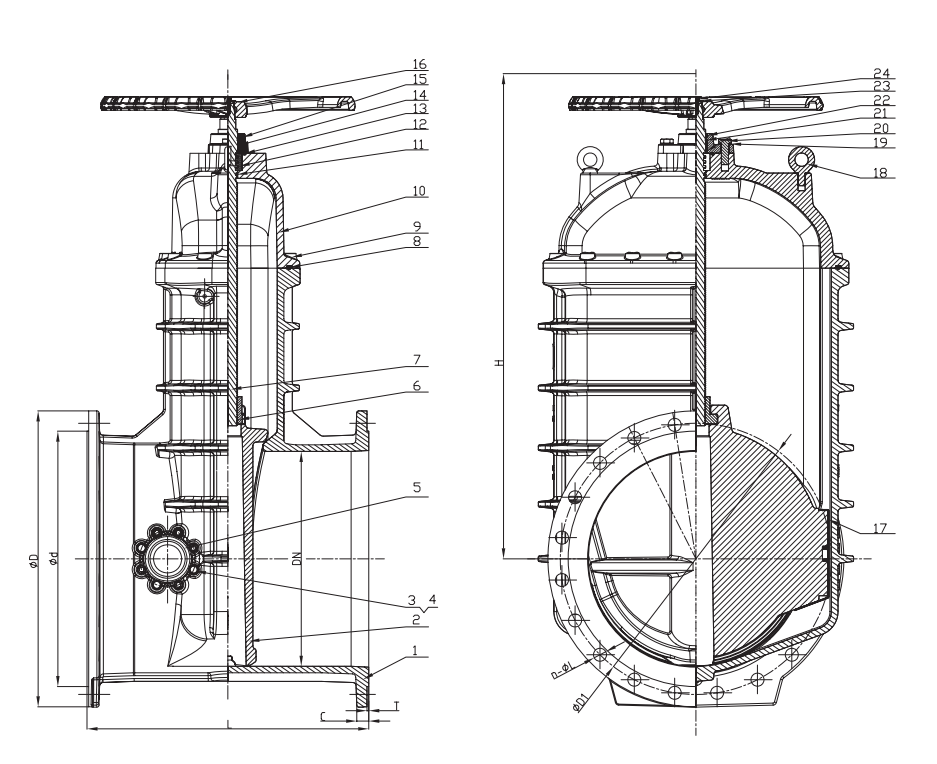

Τι είναι η φλαντζική βαλβίδα πύλης NRS με έξοδο παράκαμψης (Z45XL);

Βασική δομή τύπου & πυρήνα:

Αυτή είναι μια βαλβίδα πύλης. Το συστατικό του πυρήνα είναι μια πύλη/σφήνα σε σχήμα δίσκου που κινείται σε ευθεία γραμμή κάθετη προς την κατεύθυνση ροής ρευστού για να ανοίξει (ανελκυστήρες πύλης για να επιτρέψει τη ροή) ή να κλείσει (η πύλη μειώνεται για να μπλοκάρει τη ροή). Αυτός ο σχεδιασμός έχει ως αποτέλεσμα την ελάχιστη αντίσταση ροής όταν είναι πλήρως ανοιχτή.

Τεχνολογία σφράγισης κλειδιού - Ανθεκτικό κάθισμα:

Η βαλβίδα χρησιμοποιεί ένα ανθεκτικό σχέδιο καθίσματος. Αυτό σημαίνει ότι ο δακτύλιος στεγανοποίησης της βαλβίδας (κάθισμα) είναι τυπικά κατασκευασμένο από καουτσούκ υψηλής ποιότητας (όπως EPDM, NBR) και είναι ελαστικό/εύκαμπτο. Όταν κλείνει η βαλβίδα, η πύλη πιέζει ενάντια στο ανθεκτικό κάθισμα, προκαλώντας την παραμόρφωση του καουτσούκ και συμμορφώνεται στενά με την άκρη της πύλης, δημιουργώντας μια αξιόπιστη σφραγίδα. Αυτός ο σχεδιασμός προσφέρει κάποια ανοχή για μικρές ακαθαρσίες (όπως το Silt) στον αγωγό και παρέχει εξαιρετική σφράγιση, ιδιαίτερα κατάλληλη για εφαρμογές χαμηλής ή μεσαίας πίεσης.

Μέθοδος λειτουργίας STEM - NRS:

Το NRS αντιπροσωπεύει το μη αυξανόμενο στέλεχος. Κατά τη λειτουργία της βαλβίδας (συνήθως περιστρέφοντας ένα χειροκίνητο τροχό ή κιβώτιο ταχυτήτων), το ίδιο το στέλεχος περιστρέφεται μόνο. Δεν κινείται αξονικά προς τα πάνω ή προς τα κάτω. Η περιστροφική κίνηση του στελέχους μετατρέπεται στη γραμμική κίνηση ανύψωσης/μείωσης της πύλης μέσω ενός εσωτερικού μηχανισμού με σπείρωμα (συνήθως ένα παξιμάδι πύλης). Το κύριο πλεονέκτημα αυτού του σχεδίου είναι η ελάχιστη απαίτηση εκκαθάρισης των γενικών εξόδων. Η κορυφή του στελέχους δεν αυξάνεται κατά το άνοιγμα/το κλείσιμο, καθιστώντας το ιδανικό για εγκαταστάσεις που έχουν περιοριστεί στο χώρο (όπως οι υπόγειες κοιλότητες βαλβίδων).

Μέθοδος σύνδεσης - φλάντζα:

Τα άκρα εισόδου και εξόδου της βαλβίδας διαθέτουν φλάντζες. Οι φλάντζες είναι κυκλικές ζάντες με οπές μπουλονιών. Κατά τη διάρκεια της εγκατάστασης, τα μπουλόνια χρησιμοποιούνται για να συνδέουν σφιχτά τις φλάντζες της βαλβίδας με τις αντίστοιχες φλάντζες ζευγαρώματος στον αγωγό, με ένα φλάντζα τοποθετημένο ενδιάμεσα για να επιτευχθεί σφράγιση. Η φλαντζική σύνδεση είναι μία από τις πιο συνηθισμένες και αξιόπιστες μεθόδους για βαλβίδες αγωγών, διευκολύνοντας την εύκολη εγκατάσταση, την αφαίρεση, τη συντήρηση και την αντιστάθμιση υψηλότερων πιέσεων και δυνάμεων εφελκυσμού.

Βασικό χαρακτηριστικό - με έξοδο παράκαμψης:

Αυτό είναι το πιο χαρακτηριστικό χαρακτηριστικό αυτής της βαλβίδας. Έχει μια πρόσθετη, μικρότερη έξοδο στο σώμα της βαλβίδας (συνήθως κοντά στην πλευρά εισόδου ή στη μέση), που ονομάζεται πρίζα παράκαμψης ή θύρα αιμορραγίας. Αυτή η θύρα παράκαμψης είναι συνήθως εξοπλισμένη με βαλβίδα μπάλας μικρής διαμέτρου, βαλβίδα βύσματος ή βαλβίδα σφαιρών (γνωστή ως βαλβίδα παράκαμψης).

Λειτουργίες πυρήνα της εξόδου παράκαμψης: Εξισορρόπηση της πίεσης σε όλη την κύρια βαλβίδα: Πριν ανοίξετε την κύρια βαλβίδα πύλης, ειδικά όταν υπάρχει σημαντική διαφορά πίεσης (υψηλή διαφορική πίεση) σε όλη την, η βαλβίδα παράκαμψης ανοίγει αργά πρώτα. Αυτό επιτρέπει το υγρό από την πλευρά της υψηλής πίεσης να ρέει σταδιακά μέσω της γραμμής παράκαμψης στην πλευρά της χαμηλής πίεσης, εξισορροπώντας την πίεση και στις δύο πλευρές της κύριας πύλης. Η μείωση της ροπής λειτουργίας και η προστασία της βαλβίδας: μετά την εξίσωση της πίεσης, η δύναμη (ροπή) που απαιτείται για να ανοίξει η κύρια βαλβίδα μειώνεται σημαντικά, διευκολύνοντας τη λειτουργία. Το πιο σημαντικό, αυτό εμποδίζει τους κινδύνους που σχετίζονται με την εξαναγκασμό της κύριας βαλβίδας να ανοίγουν κάτω από υψηλή διαφορική πίεση, όπως η σοβαρή δόνηση πύλης, η βαθμολόγηση/φθορά της επιφάνειας στεγανοποίησης του καθίσματος ή ακόμα και η παραμόρφωση του στελέχους/θραύση, προστατεύοντας σε μεγάλο βαθμό τη βαλβίδα και επεκτείνοντας την ανάκαμψη της ζωής του. Δειγματοληψία: Η βαλβίδα παράκαμψης μπορεί επίσης να χρησιμοποιηθεί για μεταφορά ή δειγματοληψία μικρού υγρού ή δειγματοληψία.

Λειτουργία & ένδειξη:

Η βαλβίδα συνήθως λειτουργεί μέσω ενός χειροποίητου τροχού (μικρότερα μεγέθη) ή κιβωτίου ταχυτήτων (μεγαλύτερα μεγέθη ή όπου απαιτείται ευκολότερη λειτουργία). Λόγω του σχεδιασμού NRS, η περιστροφή του άξονα εισόδου του Handwheel/Gear Box αναγκάζει την πύλη να ανυψώσει/χαμηλότερα. Η βαλβίδα περιλαμβάνει συνήθως μια ένδειξη θέσης (π.χ. δείκτης και κλήση) που δείχνει σαφώς εάν η βαλβίδα είναι σε ανοικτή, κλειστή ή ενδιάμεση θέση.

Κύρια σενάρια εφαρμογής:

Αυτή η βαλβίδα είναι ιδιαίτερα κατάλληλη για εφαρμογές που απαιτούν συχνή λειτουργία ή όπου μπορεί να υπάρχει υψηλή διαφορική πίεση κατά τη διάρκεια της λειτουργίας. Οι κοινές χρήσεις περιλαμβάνουν: δίκτυα παροχής ύδατος (δημοτικά, βιομηχανικά): κύριοι αγωγοί, καταστήματα αντλιών, βαλβίδες απομόνωσης ζώνης, ειδικά όταν ο κίνδυνος σφυριού του νερού είναι υψηλός ή κύριος προστασία των βαλβίδων.

Ονομασία μοντέλου - Z45XL:

Το Z45XL είναι ένας τυπικός χαρακτηρισμός μοντέλου για αυτόν τον τύπο βαλβίδας κάτω από το κινεζικό Εθνικό Πρότυπο (GB): Z: Αντιπροσωπεύει τη βαλβίδα πύλης (Zha FA - 闸阀) .4: Αντιπροσωπεύει φλαντζική σύνδεση.5: Αντιπροσωπεύει τη λειτουργία μέσω γραναζιού (ή υποδηλώνει ευρέως τη λειτουργία του κιβωτίου ταχυτήτων. Στα πραγματικά προϊόντα, τα μικρότερα μεγέθη ενδέχεται να χρησιμοποιούν ένα χειροκίνητο τροχό απευθείας, αλλά το μοντέλο μπορεί να διατηρήσει ακόμα αυτό το αριθμό. Αυτό είναι το αναγνωριστικό κλειδιού που διακρίνει αυτό το μοντέλο από μια τυπική βαλβίδα πύλης ανθεκτικής θέσης (π.χ., Z45x - ανθεκτικό κάθισμα μόνο, χωρίς παράκαμψη).
