Ποιος είναι ο τύπος του φίλτρου y;

ΟΦίλτρο τύπου yΣτέκεται ως η πιο ευρέως χρησιμοποιούμενη μηχανική συσκευή διήθησης σε βιομηχανικά συστήματα σωληνώσεων, το όνομά της προέρχεται από τη διακριτική διαμόρφωση σχήματος Υ του κατοικίας της. Η λειτουργία του πυρήνα είναι να παρεμποδίζει τις ακαθαρσίες στερεών σωματιδίων εντός των υγρών (όπως σκουριά, σκωρία συγκόλλησης, κλίμακα σωλήνων ή υπολείμματα επεξεργασίας) μέσω εσωτερικής οθόνης φίλτρου, προστατεύοντας έτσι τον κατάντη εξοπλισμό (αντλίες, βαλβίδες, μετρητές ροής, εναλλάκτες θερμότητας κ.λπ.) από φθορά ή απόφραξη. Η αρχή της λειτουργίας περιλαμβάνει: το υγρό που εισέρχεται στο περίβλημα του φίλτρου μέσω της εισόδου, που ρέει μέσα από μια γωνιακή κυλινδρική οθόνη όπου οι μολυσματικές ουσίες παγιδεύονται στην εσωτερική επιφάνεια, ενώ το καθαρό υγρό περνάει μέσα από τα ανοίγματα πλέγματος στην έξοδο. Τα συσσωρευμένα συντρίμμια μπορούν να απομακρυνθούν με χειροκίνητα ή αυτόματα το άνοιγμα της βαλβίδας αποστράγγισης στο κάτω μέρος.

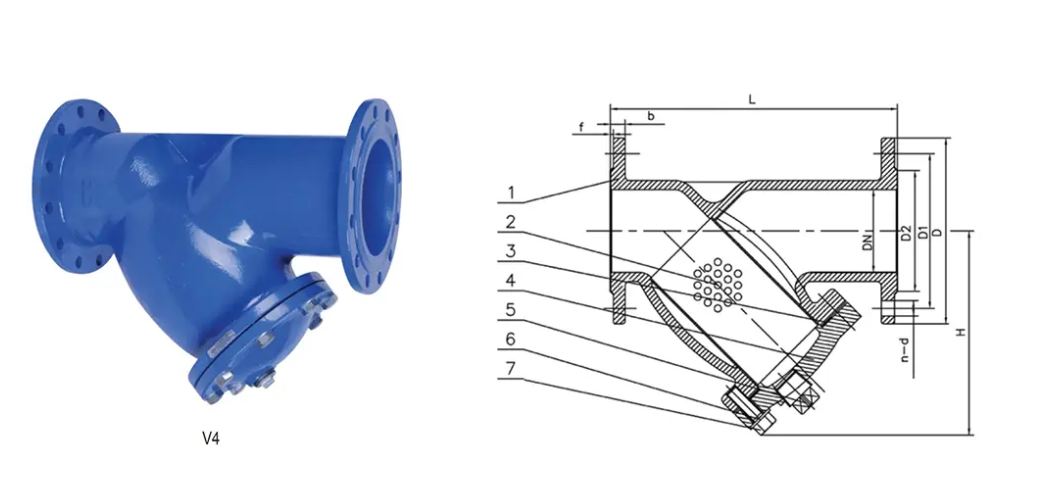

Τα βασικά δομικά συστατικά του φίλτρου τύπου Υ περιλαμβάνουν: ένα περίβλημα σχήματος Υ που συνήθως κατασκευάζονται από χύτευση με ανθρακούχο χάλυβα, ανοξείδωτο χάλυβα ή όλκιμο σίδηρο. ένα αφαιρούμενο καπάκι άκρου (ασφαλισμένο με μπουλόνια ή σφραγίδα με σπείρωμα) στην κορυφή. ένα εσωτερικά τοποθετημένο καλάθι με κυλινδρο-συνεκτικό φίλτρο (συνήθως ανοξείδωτο χάλυβα 304/316 με μεγέθη ματιών που κυμαίνονται από 0,5mm έως 3mm). και μια θύρα αποστράγγισης (φλάντζα ή σπείρωμα) στη βάση. Τα δομικά του πλεονεκτήματα βρίσκονται σε χαμηλή αντίσταση ροής (ευθεία σχεδιασμός με πτώση πίεσης κάτω από 0,1 bar), συμπαγές αποτύπωμα (μικρότερα από τα φίλτρα καλαθιών) και συντήρηση χωρίς αποσυναρμολόγηση του αγωγού (η οθόνη μπορεί να προσπελαστεί με την απομάκρυνση του άκρου).

Για να ικανοποιηθούν οι ποικίλες επιχειρησιακές απαιτήσεις, έχουν αναπτυχθεί κρίσιμες λειτουργικές παραλλαγές. Τα μοντέλα ενισχυμένα με υψηλής πίεσης διαθέτουν παχύρρευστα περιβλήματα και πλαστά φλάντζες, αντισταθμίζουν τις πιέσεις μέχρι το PN100 (10 MPa) για εφαρμογές όπως οι κύριες γραμμές ατμού της μονάδας παραγωγής ενέργειας. Οι τύποι ανθεκτικών σε σπηλαίωση ενσωματώνουν πτερύγια που οδηγούν στη ροή εντός της δομής της οθόνης για να αποφευχθεί η διάβρωση που προκαλείται από φυσαλίδες υπό υψηλή διαφορική πίεση. Οι αυτοκαθαριστικές εκδόσεις ενσωματώνουν μηχανισμούς backflush και αισθητήρες διαφορικής πίεσης για αυτόματη εκκένωση των συντριμμιών. Οι εξειδικευμένες μονάδες υψηλής θερμοκρασίας χρησιμοποιούν πτερύγια με σπειροειδές γραφίτη και οθόνες από χαλύβδινα κράματα για εξυπηρέτηση έως 450 ° C. Για διαβρωτικά περιβάλλοντα (π.χ. χημικά εργοστάσια), η πλήρης κατασκευή από ανοξείδωτο χάλυβα 316L αντιστέκεται στην επίθεση οξέος/αλκαλικών μέσων.

Η επιλογή της μηχανικής απαιτεί την αξιολόγηση πέντε κρίσιμων παραμέτρων: Πρώτον, λεπτότητα διήθησης (με βάση τις ανάγκες του προστατευμένου εξοπλισμού - π.χ., 80 mesh/180 μm ανάντη των φυγοκεντρικών αντλιών, 200 mesh/75 μm πριν από τις βαλβίδες ελέγχου). Δεύτερον, ο ρυθμός ροής και η διάμετρος του σωλήνα (εύρος πλήρους μεγέθους DN15-DN1200, η ταχύτητα πρέπει να διατηρείται σε 1-3 m/s για την πρόληψη της διείσδυσης των σωματιδίων). Τρίτον, η πίεση λειτουργίας και η θερμοκρασία (υλικό στέγασης πρέπει να ταιριάζουν με τις συνθήκες-π.χ., PN16 όλκιμο σίδηρο για συστήματα νερού περιβάλλοντος, PN40 άνθρακα χάλυβα για ατμό μεσαίας πίεσης). Τέταρτον, τύπος σύνδεσης (τα πρότυπα φλάντζας πρέπει να ευθυγραμμίζονται με τις σωληνώσεις: ANSI/EN/DIN). Τέλος, η μέθοδος αποστράγγισης (οι χειροκίνητες αποχετεύσεις είναι οικονομικές αλλά απαιτούν παρακολούθηση, αυτοματοποιημένα συστήματα ταιριάζουν σταθμούς μη επανδρωμένων).

Εγκατάσταση και συντήρηση βέλτιστων πρακτικών εντολή: οριζόντια τοποθέτηση (θύρα αποστράγγισης κατακόρυφα προς τα κάτω) για να επιτρέψει τα συντρίμμια να εγκαθιστούν με βαρύτητα. αυστηρή ευθυγράμμιση των βέλη κατεύθυνσης ροής με κίνηση ρευστού. Τα φίλτρα πρόσληψης αντλίας τοποθετημένες ≥10 διαμέτρους σωλήνων προς τα πάνω για να αποφευχθεί η ταραχώδη παρεμβολή. και την έκπλυση γραμμής προ-παρασκευής για να αποφευχθεί η επίδραση της οθόνης με τη συγκόλληση της σκωρίας. Η συχνότητα συντήρησης εξαρτάται από το φορτίο ρύπων, που συνήθως απαιτεί καθαρισμό οθόνης όταν η διαφορά πίεσης φτάνει 0,5 bar (τα συστήματα ατμού ενδέχεται να χρειαστούν καθημερινή αποστράγγιση). Ως η πρώτη γραμμή άμυνας σε συστήματα χημικών, εξουσίας, θαλάσσης και HVAC, οι y-strainers μειώνουν τα ποσοστά αποτυχίας του εξοπλισμού κατά περισσότερο από 40%, αποδεικνύοντας απαραίτητη για την αξιοπιστία του συστήματος.
