Ογκομετρικός μετρητής νερού
Η μέτρηση του ογκομετρικού μετρητή νερού είναι πιο ακριβής από αυτή του μετρητή νερού πολλαπλών πίδακα.
Το σφάλμα μέτρησης του μετρητή νερού πολλαπλών πίδακα θα έχει σφάλμα ±2%, ενώ το σφάλμα του ογκομετρικού μετρητή νερού μπορεί να είναι
ελέγχεται στο επίπεδο ±0,5% ή ακόμη χαμηλότερο.
Προϋπόθεση παράδοσης:
▶Μέγεθος:DN15,DN20
▶Μέγιστη πίεση εργασίας: PN16
▶Απώλεια πίεσης:≤0,063Mpa
▶Θερμοκρασία νερού: T30,T50
▶Πρότυπα: ISO4064.Κλάση C
▶R :R160(R=Q3/Q1)(προαιρετικό)
▶ Εγκατάσταση: Οριζόντια, Κάθετη ή κεκλιμένη
▶Μέθοδος σύνδεσης: Νήμα BSP

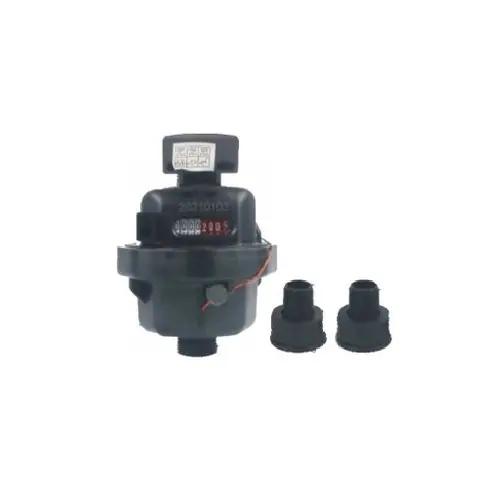

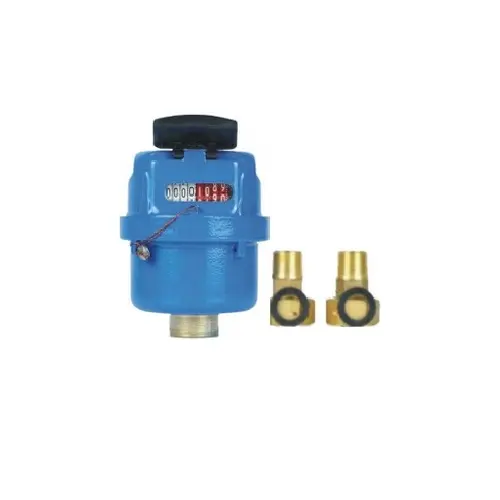

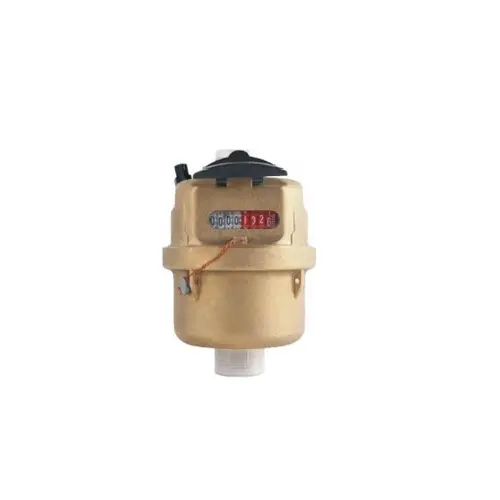

▶Το σώμα μπορεί να επιλεγεί από ορείχαλκο, ορείχαλκο με αστάρι και ABS.

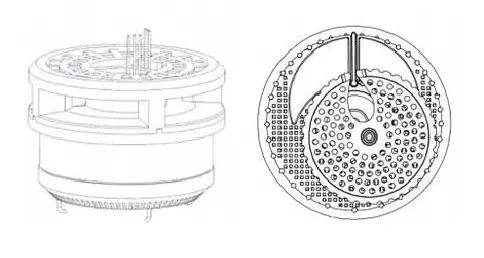

Υιοθετήστε ογκομετρικό περιστροφικό έμβολο, πιο ακριβές για μέτρηση.
▶Καλύτερη ευαισθησία
▶Μεγάλο εύρος ροής
▶Εγκατάσταση πολλαπλών γωνιών
▶Η συσκευή απομακρυσμένης μετάδοσης μπορεί να προστεθεί κατόπιν αιτήματος

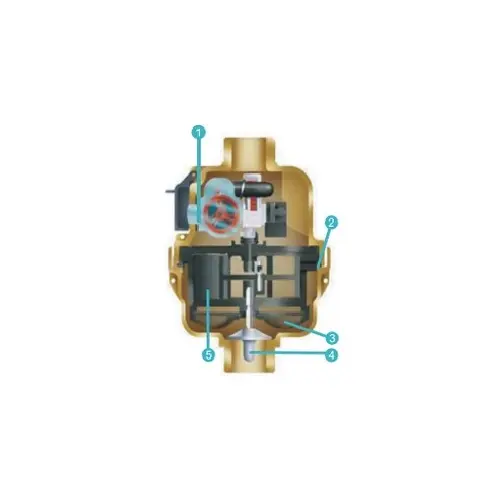

Εσωτερική δομή του μετρητή νερού:
1.Εύκολο στην ανάγνωση εγγραφή
2"o" σφραγίδα δακτυλίου
3.Σουρητήρι
4.Προαιρετική βαλβίδα αντεπιστροφής
5.Το αυλακωτό σχέδιο εμβόλου δίνει μεγάλη διάρκεια ζωής και μειώνει τα μπλοκαρίσματα

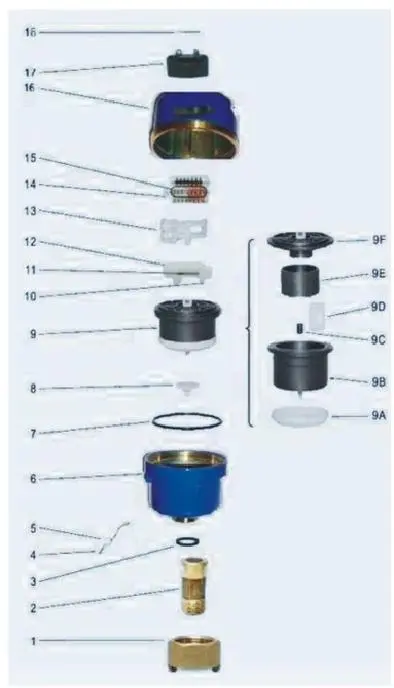

| Κώδικας | Περιγραφή | Ποσότητα |
| 1 | Παξιμάδι | 2 |
| 2 | Σύζευξη | 2 |
| 3 | Τσιμούχα | 2 |
| 4 | Σύρμα χαλκού | 1 |
| 5 | Στεγανοποιητικό μόλυβδο | 1 |
| 6 | Κάτω σώμα | 1 |
| 7 | O-ring | 1 |
| 8 | Βαλβίδα αντεπιστροφής | 1 |
| 9Α | Σουρωτήρι | 1 |
| 9Β | Θάλαμος | 1 |
| 9C | Θάμνος | 1 |
| 9D | Πλάκα διαίρεσης | 1 |
| 9Ε | Εμβολο | 1 |
| 9F | Κάλυμμα | 1 |
| 10 | Πλαίσιο σφιγκτήρα | 1 |
| 11 | Ανοιξη | 1 |
| 12 | Ρυθμιστικό σφιγκτήρα | 1 |
| 13 | Συγκρότημα μετάδοσης | 1 |
| 14 | Μητρώο | 1 |
| 15 | O-ring | 1 |
| 16 | Το πάνω μέρος του σώματος | 1 |
| 17 | Καπάκι | 1 |
| 18 | Καρφίτσα μεντεσέ | 1 |

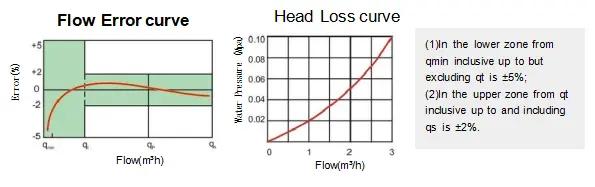

Κύριες μετρολογικές παράμετροι:
| Μέγεθος | Τάξη | R(Q3/Q1) | Q4 (m³/H) | Q3 (m³/H) | Q2 (L/H) | Q1 (L/H) |
| DN15 | C | 160 | 3.125 | 2.5 | 25 | 15.625 |

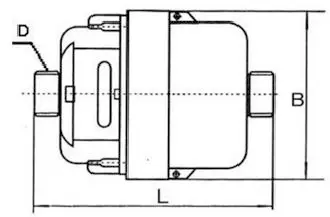

Μέγεθος μετρητή νερού και λεπτομέρειες συσκευασίας:
| Μέγεθος | Μήκος (mm) | Πλάτος/Πλάτος (mm) | Σύνδεση νήμα | Βάρος (kg) |
| DN15 | 115 | 95 | G3/4B | 1 |
| Μέγεθος | Μέγεθος προϊόντος (cm) | Βάρος προϊόντος (kg) | Πακέτα σε 1 χαρτοκιβώτιο | Μέγεθος χαρτοκιβωτίου (cm) | Συνολικό βάρος για 1 χαρτοκιβώτιο (kg) |
| DN15 | 11,5*20,9*9 | 1.1 | 10 | 44,5*26,5*12 | 11 |
