Ποια είναι η αρχή μιας βαλβίδας ελέγχου;

   Η βασική λειτουργία ενόςβαλβίδα ελέγχουείναι να ρυθμίσετε με ακρίβεια τις παραμέτρους της διαδικασίας όπως ο ρυθμός ροής υγρού, η πίεση, το επίπεδο ή η θερμοκρασία εντός ενός αγωγού. Επιτυγχάνει αυτό μεταβάλλοντας το μέγεθος της περιοχής διατομής εσωτερικής ροής. Φανταστείτε μια βρύση νερού σε ένα σωλήνα: Το άνοιγμα του ευρύτερα αυξάνει τη ροή του νερού, ενώ το κλείσιμο του μειώνει τη ροή. Μια βαλβίδα ελέγχου λειτουργεί παρομοίως, αλλά ο έλεγχος της είναι πολύ πιο ακριβής και συνήθως λειτουργεί εξ αποστάσεως από ένα αυτοματοποιημένο σύστημα.

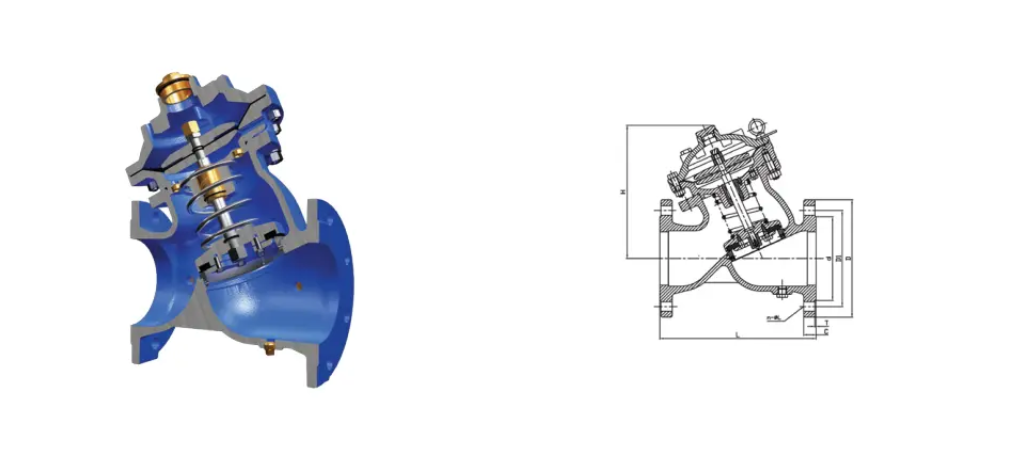

   ΕΝΑβαλβίδα ελέγχουαποτελείται κυρίως από δύο βασικά στοιχεία: τοβαλβίδα ελέγχουσυναρμολόγηση σώματος και ο ενεργοποιητής. Το συγκρότημα σώματος της βαλβίδας περιλαμβάνει το ίδιο το σώμα, το επένδυση (το στοιχείο του στραγγαλισμού, όπως το βύσμα, το δίσκο ή την μπάλα) και το κάθισμα. Η επένδυση είναι το κινούμενο τμήμα που αλλάζει άμεσα την περιοχή ροής. Ο ενεργοποιητής είναι η συσκευή παροχής ενέργειας. Λαμβάνει εντολές σήματος (τυπικά ηλεκτρικό ή πνευματικό) από το σύστημα ελέγχου και μετατρέπει αυτό το σήμα σε μηχανική δύναμη (γραμμική ή περιστροφική κίνηση) για να μετακινήσει την επένδυση. Οι συνήθεις τύποι ενεργοποιητών περιλαμβάνουν πνευματικό διάφραγμα, πνευματικό έμβολο, ηλεκτρικό κινητήρα ή ηλεκτρο-υδραυλικό.

   Η βασική αρχή της λειτουργίας της βασίζεται στην ισορροπία δύναμης και την προσαρμογή της θέσης. Το σύστημα ελέγχου (όπως ένα DCS ή PLC) υπολογίζει την απαιτούμενη ενέργεια ελέγχου χρησιμοποιώντας έναν συγκεκριμένο αλγόριθμο ελέγχου (όπως το PID) με βάση την απόκλιση μεταξύ της πραγματικής μέτρησης της παραμέτρου διεργασίας (π.χ. ροή, πίεσης) και της επιθυμητής τιμής (σημείο ρύθμισης). Στη συνέχεια εξάγει ένα τυπικό σήμα (π.χ. ένα σήμα ρεύματος 4-20mA ή ένα πνευματικό σήμα 0.2-1.0 bar) στον ενεργοποιητή της βαλβίδας ελέγχου. Μετά τη λήψη αυτού του σήματος, ο ενεργοποιητής δημιουργεί μια αντίστοιχη ώθηση ή ροπή.

   Η δύναμη που παράγεται από τον ενεργοποιητή οδηγεί το στέλεχος της βαλβίδας, το οποίο μετακινεί την επένδυση μέσα στο σώμα της βαλβίδας (γραμμικά ή περιστροφικά), αλλάζοντας έτσι το άνοιγμα (την περιοχή ροής) μεταξύ της επένδυσης και του καθίσματος. Για παράδειγμα, όταν το σήμα ελέγχου απαιτεί αυξημένη ροή, ο ενεργοποιητής σπρώχνει το διακοσμητικό από το κάθισμα, αυξάνοντας το άνοιγμα της βαλβίδας και επιτρέποντας να περάσει περισσότερο υγρό. Αντίθετα, όταν το σήμα απαιτεί μειωμένη ροή, ο ενεργοποιητής τραβάει την επένδυση προς το κάθισμα, μειώνοντας το άνοιγμα και περιορίζοντας τη ροή υγρών.

   Μέσα από αυτή τη συνεχή ή βήμα-σοφό ρύθμιση του ανοίγματος, η βαλβίδα ελέγχου μεταβάλλει δυναμικά την αντοχή του υγρού ή την ικανότητα ροής μέσω της βαλβίδας. Η μεταβολή της περιοχής ροής επηρεάζει άμεσα τον ρυθμό ροής υγρού, η οποία με τη σειρά του επηρεάζει την παράμετρο ελεγχόμενης διαδικασίας (π.χ., η αύξηση της ροής αυξάνει τυπικά την κατάντη πίεση ή το επίπεδο του αγγείου). Η νέα κατάσταση θέσης βαλβίδας επηρεάζει τη διαδικασία. Οι αισθητήρες μετρούν ξανά την πραγματική παράμετρο και τροφοδοτείτε την πίσω στον ελεγκτή. Ο ελεγκτής υπολογίζει ένα νέο σήμα εξόδου που βασίζεται σε αυτό, σχηματίζοντας ένα σύστημα ελέγχου κλειστού βρόχου. Αυτό το σύστημα διατηρεί συνεχώς την παράμετρο της διαδικασίας ακριβώς κοντά στο απαιτούμενο σημείο ρύθμισης. Επομένως, η βαλβίδα ελέγχου είναι ένα απαραίτητο τελικό στοιχείο ελέγχου για την επίτευξη αυτοματοποίησης σε βιομηχανικές διεργασίες.
