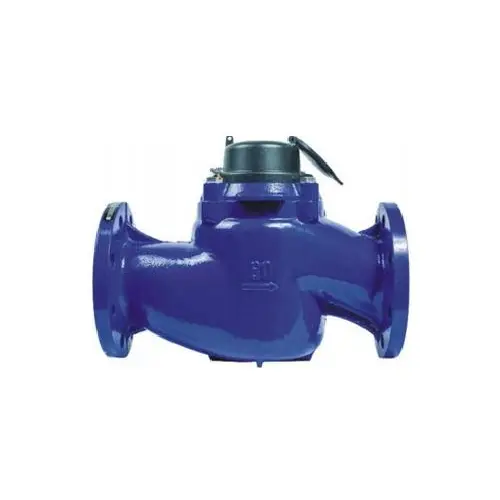

Μετρητής νερού Woltman WS-40-200

Χρήση: Ο κάθετος μετρητής νερού woltman είναι ένα είδος μετρητή νερού woltman (βιδωτή πτέρυγα). Ο μετρητής νερού με βιδωτό φτερό, γνωστός και ως μετρητής νερού Woltmann, είναι ένα είδος μετρητή νερού ταχύτητας, το οποίο είναι κατάλληλο για χρήση σε αγωγούς μεγάλης διαμέτρου. Χαρακτηρίζεται από μεγάλη χωρητικότητα ροής και μικρή απώλεια πίεσης.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Ισχύοντες όροι:

Υλικό: Κέλυφος από χυτοσίδηρο

▶ Κρύο νερό: 0,1~30℃

▶Ζεστό νερό: 0,1~90℃

▶Πίεση λειτουργίας: 1,0 MPa

Μέθοδος εγκατάστασης:

1.Οριζόντια εγκατάσταση.

2. Δεν απαιτείται πρόσθετο φίλτρο νερού.

3.Η είσοδος/έξοδος νερού του μετρητή νερού δεν χρειάζεται τις απαιτήσεις ευθύγραμμου τμήματος σωλήνα.

Χαρακτηριστικά:

1. Κανένας μηχανισμός μετάδοσης ατέρμονων ταχυτήτων, το στροφείο οδηγεί απευθείας τον αντίθετο, την υψηλή απόδοση μετάδοσης και τη χαμηλή ροή εκκίνησης.

2. Ευρύ φάσμα, κατάλληλο για περιπτώσεις με μεγάλη αλλαγή ροής.

3. Πλήρης ανίχνευση ροής, υψηλή ακρίβεια μέτρησης.

4. Η ξηρή δομή μαγνητικής μετάδοσης διασφαλίζει ότι ο μετρητής είναι καθαρός και καθαρός.

5. Ο εξαψήφιος μεγεθυσμένος ψηφιακός τροχός εμφανίζει την ένδειξη, και η ανάγνωση είναι πιο καθαρή.

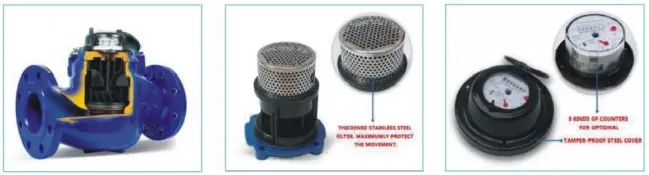

6.Η αποσπώμενη δομή κίνησης μέτρησης είναι κατάλληλη για συντήρηση.

7.Εσωτερική δομή προσαρμογής για την αποτροπή της προσαρμογής του ιδιωτικού μετρητή.

8. Η ενσωματωμένη οθόνη φίλτρου από ανοξείδωτο χάλυβα προστατεύει αποτελεσματικά τον μηχανισμό μέτρησης.

9. Το σύστημα ρουλεμάν υψηλής αντοχής στη φθορά (ρουλεμάν πολύτιμων λίθων για όργανο αεροπορίας + υψηλής αντοχής στη φθορά τσιμεντοειδούς άξονας καρβιδίου) διασφαλίζει τη μακροπρόθεσμη σταθερότητα και αξιοπιστία του προϊόντος και βελτιώνει σημαντικά τη μέγιστη ροή του προϊόντος.

10. Οι συνδετήρες από ανοξείδωτο χάλυβα και η σκόνη εποξειδικής ρητίνης εφαρμόζονται μέσα και έξω από το κέλυφος για να μεγιστοποιήσουν την πρόληψη της σκουριάς και να παρατείνουν τη διάρκεια ζωής του προϊόντος.

Τεχνική παράμετρος:

DN (mm)	Εύρος ροής	Μέγιστη ροή Q4	Κοινή ροή Ε3	Οριακή ροή Q2	Ελάχιστη ροή Q1	Ελάχιστο ανάγνωση	Ανώτατο όριο ανάγνωση
DN (mm)	Q3/Q1	m³/h				m³
40	50/200	50	40	1,28/1,25	0,8/0,2	0.0001	999, 999
50	50/200	50	40	1,28/1,25	0,8/0,2	0.0001	999, 999
80	50/200	80	63	2,0/2,0	1,26/0,32	0.0001	999, 999
100	50/200	125	100	3.2/3.12	2,0/0,5	0.0001	999, 999
150	50/200	312	250	8,0/7,88	5,0/1,25	0.0001	999, 999
200	50/200	500	400	12.8/12.5	8,0/2,0	0.0001	999, 999

Συνολική διάσταση και βάρος:

DN (mm)	Μήκος	Υψος		Φλάντζα σύνδεσης			Βάρος αναφοράς
DN (mm)	μεγάλο (mm)	H (mm)	η (mm)	Φλάντζα εξωτερικός διάμετρος	Κεντρική διάμετρος οπής μπουλονιού D1 (mm)	Αριθμός των μπουλόνια σύνδεσης	κιλά
40	280	228	85	150	110	4*Μ16	11.6
50	280	228	85	165	125	4*Μ16	12
80	370	282	103	200	160	8*Μ16	21.3
100	370	303	114	220	180	8*Μ16	25
150	500	430	155	285	240	8*Μ20	68.2
200	500	505	190	340	295	12*Μ20	99.8

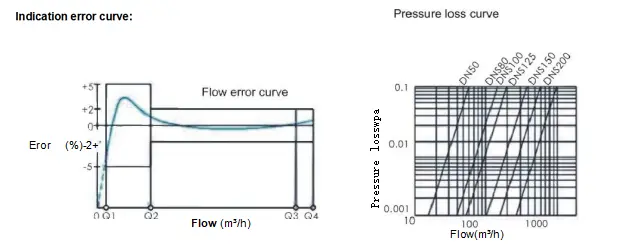

A. Το μέγιστο επιτρεπόμενο σφάλμα μιας χαμηλής περιοχής (Q1≤Q

Β. Όταν η θερμοκρασία του νερού είναι≤30℃,

το μέγιστο επιτρεπόμενο σφάλμα στην υψηλή περιοχή (Q2≤Q≤Q4) είναι ±2% όταν η θερμοκρασία του νερού είναι >30℃,

το μέγιστο επιτρεπόμενο σφάλμα στην υψηλή περιοχή (Q2≤Q≤Q4) είναι±3%
