Τι είναι όλα τα φλαντζικά μπλουζάκια;

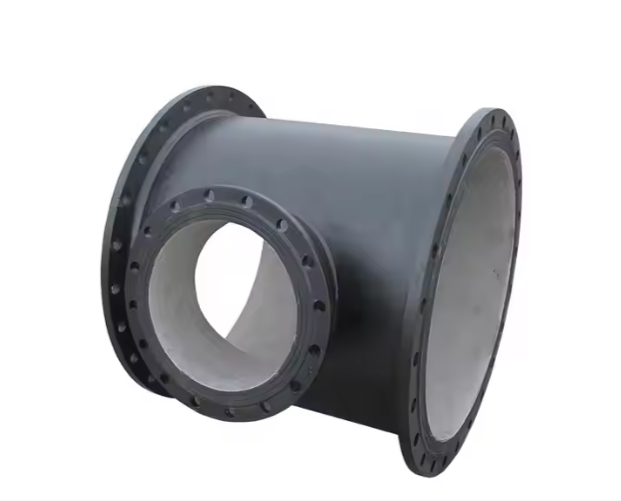

      ΕναΌλο το τσάι της φλάντζαςείναι μια ειδικά σχεδιασμένη σύνδεση κλάδου σωλήνα που χαρακτηρίζεται από το καθοριστικό χαρακτηριστικό της: και οι τρεις θύρες - και τα δύο άκρα του κύριου σωλήνα και η κάθετη έξοδος κλάδου - είναι εξοπλισμένα με φλάντζες. Αυτή η διαμόρφωση το διαφοροποιεί ξεκάθαρα από άλλα εξαρτήματα TEE που μπορεί να διαθέτουν σπειρώματα, συγκόλληση υποδοχής ή απλά άκρα.

      Το σώμα του πυρήνα αυτού του μπλουζάκι είναι τυπικά ένα πρότυπο ίσο ή μειωμένο TEE συμβατό με προδιαγραφές όπως το ASME B16.9. Κατά τη διάρκεια της κατασκευής, ένας τύπος συγκόλλησης φλάντζας-συνηθισμένα σε λαιμό συγκόλλησης, ολίσθησης ή συγκόλλησης υποδοχής-συγκολλείται ή συνδέεται με κάθε ένα από τα τρία ανοιχτά άκρα της. Η φλάντζα εξόδου κλάδου είναι προσανατολισμένη κάθετη προς την κατεύθυνση ροής μέσα στον κύριο σωλήνα. Ο πρωταρχικός σκοπός αυτού του πλήρως φλαντζικού σχεδίου είναι να διευκολυνθεί η απρόσκοπτη ενσωμάτωση σε συστήματα σωληνώσεων που βασίζονται σε φλάντζες, επιτρέποντας την ταχεία και αξιόπιστη συναρμολόγηση/αποσυναρμολόγηση μέσω μπουλονιών και φλάντζων. Αυτό αποδεικνύεται κρίσιμο για εφαρμογές που απαιτούν συχνή συντήρηση εξοπλισμού, επιθεωρήσεις συστήματος (παρέχοντας σημεία πρόσβασης), απομόνωση διαδικασιών ή μελλοντικές τροποποιήσεις αγωγών και επεκτάσεις κλάδων.

       Λόγω της ισχυρής κατασκευής φλάντζας, το Tee All Flange είναι ιδιαίτερα κατάλληλο για τις απαιτητικές συνθήκες υπηρεσίας υψηλής πίεσης, υψηλής θερμοκρασίας και είναι συχνά η προτιμώμενη λύση για συστήματα μεταφοράς υγρών μεγάλης διαμέτρου. Τα βασικά χαρακτηριστικά περιλαμβάνουν: και οι τρεις συνδέσεις βασίζονται σε βιδωτά με τις φλάντζες ζευγαρώματος. και Duplex από ανοξείδωτο χάλυβα), ενώ το ίδιο το σώμα TEE πρέπει να συμμορφώνεται με τα ισχύοντα πρότυπα πίεσης. Οι ενδυναμιότητες προσκολλώνται αυστηρά με τα σχετικά πρότυπα φλάντζας (π.χ., ASME B16.5 ή B16.47) και τα πρότυπα του σώματος (π.χ., ASME B16.9). Οι τυπικές εφαρμογές καλύπτουν το πετρέλαιο και το φυσικό αέριο (ανάντη εξερεύνηση/παραγωγή, μεταφορά μεσαίων μεταφορών, μεταγενέστερη εξευγενισμό), πετροχημικές και χημικές επεξεργασίες, θερμικές και πυρηνικές μονάδες ενέργειας, εγκαταστάσεις επεξεργασίας νερού μεγάλης κλίμακας και επεξεργασίας λυμάτων, ναυπηγική, υπεράκτιες πλατφόρμες και άλλα έργα βαρέων βιομηχανικών σωληνώσεων.

      Παρά τα σημαντικά πλεονεκτήματα - την ευκολία εγκατάστασης/απομάκρυνσης, την υψηλή αντοχή και την αξιοπιστία της σύνδεσης, την καταλληλότητα για μεγάλες διαμέτρους και τις σκληρές συνθήκες, την απλοποιημένη απομόνωση του συστήματος και την τυποποίηση - όλα τα φλάντζαν και τα εγγενή μειονεκτήματα. Αυτά περιλαμβάνουν κυρίως υψηλότερο σχετικό κόστος λόγω υλικών και συγκόλλησης για τρεις φλάντζες. ουσιαστικά μεγαλύτερο βάρος σε σύγκριση με τα μη πλέγματα ή μερικώς φλαντζών. αυξημένες απαιτήσεις χώρου για πρόσωπα φλάντζας και ενισχυτικές πράξεις. και ο θεωρητικός κίνδυνος διαρροής σε κάθε άρθρωση της φλάντζας, όπου η απόδοση σφράγισης εξαρτάται σε μεγάλο βαθμό από την κατάλληλη επιλογή/εγκατάσταση φλάντζας και ακριβή έλεγχο προφόρτισης μπουλονιών.

      Ως εναλλακτικές λύσεις σε όλα τα μπλουζάκια, οι σχεδιαστές μπορούν να επιλέξουν άλλους τύπους προσαρμογής με βάση την κλάση πίεσης, το μέγεθος του σωλήνα, τον προϋπολογισμό και τις απαιτήσεις μονιμότητας σύνδεσης. Τα υποκατάστατα περιλαμβάνουν: Tees με σπείρωμα (όλες τις θύρες με σπείρωμα, π.χ. NPT/BSPT) για γραμμές μικρής πίεσης χαμηλής πίεσης. (π.χ., φλαντζική εκτέλεση τελειώνει με κλάδο συγκόλλησης με σπειρώματα/υποδοχή).

      Συνοπτικά, το All Flange Tee-καθορίζεται από τις φλάντζες και στις τρεις θύρες-εξυπηρετεί ως κρίσιμο συστατικό σε συστήματα φλάντζας, επιτρέποντας αξιόπιστες διακλάδωσης, απλοποιημένη συντήρηση και ανθεκτικότητα σε υψηλής πίεσης, υψηλής θερμοκρασίας, μεγάλης διαμέτρου εφαρμογών σε μεγάλες βιομηχανίες.
