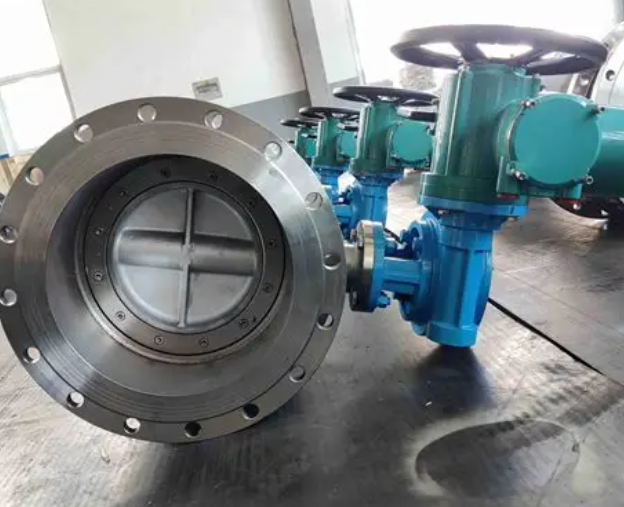

Τι είναι η διπλή εκκεντρική βαλβίδα πεταλούδας φλάντζας;

   ΟβαλβίδαΤο σώμα διαθέτει συνήθως φλαντζικές συνδέσεις (συμβατές με ANSI, DIN ή άλλα διεθνή πρότυπα) και μπορεί να κατασκευαστεί από χυτοσίδηρο, ανθρακούχο χάλυβα, ανοξείδωτο χάλυβα ή κράματα ειδικών. Ο δίσκος υιοθετεί ένα εκκεντρικό σχήμα πεταλούδας, συχνά κατασκευασμένο από ανοξείδωτο χάλυβα ή επικαλυμμένο με υλικά ανθεκτικά στη διάβρωση όπως το PTFE. Το στέλεχος είναι σφυρηλατημένο από χάλυβα κράματος υψηλής αντοχής και μεταδίδει ροπή λειτουργίας μέσω του σχεδιασμού διπλής απόστασης. Ο δακτύλιος στεγανοποίησης είναι τοποθετημένος στο κάθισμα της βαλβίδας, με υλικά που κυμαίνονται από ελαστομερή (π.χ. EPDM, NBR από καουτσούκ) έως μέταλλο (για περιβάλλοντα υψηλής θερμοκρασίας/πίεσης). Ένα σύστημα ρουλεμάν χρησιμοποιεί αυτο-λανθάνουσες ή χάλκινες ρουλεμάν για να ελαχιστοποιηθεί η τριβή, ενώ οι επιλογές ενεργοποίησης περιλαμβάνουν μοχλούς χεριών, κιβώτια ταχυτήτων, πνευματικά ή ηλεκτρικούς ενεργοποιητές.

   Κατά τη διάρκεια του ανοίγματος, ο δίσκος αποσυνδέεται αμέσως από τη σφραγίδα του καθίσματος (λόγω της πρώτης μετατόπισης μείωσης της τριβής) και περιστρέφεται 90 ° για να φτάσει σε πλήρη θέση. Κατά το κλείσιμο, ο δεύτερος σχεδιασμός μετατόπισης επιτρέπει στον δίσκο να συμπιέζει σταδιακά το δακτύλιο στεγανοποίησης, σχηματίζοντας ομοιόμορφη γραμμική επαφή σφράγισης. Ρυθμίζοντας τη γωνία περιστροφής του δίσκου (0 ° -90 °), επιτυγχάνεται ακριβής έλεγχος της ροής και της πίεσης των μέσων στον αγωγό.

   Αυτή η βαλβίδα χρησιμοποιείται ευρέως σε συστήματα παροχής νερού και επεξεργασίας (π.χ. φυτά νερού, σταθμούς άντλησης αποχέτευσης), πετροχημικές βιομηχανίες για αγωγούς πετρελαίου/χημικής μεταφοράς, εγκαταστάσεις παραγωγής ηλεκτρικής ενέργειας σε κυκλώματα νερού ψύξης και υδατοδιαρθρωτικά υδατοδιασύνδεση (FGD) μονάδες επεξεργασίας, Τροφίμων/Φαρμακευτικών Βιομηχανιών, Προσαρμογή σε διαβρωτικά, υψηλής θερμοκρασίας και καθαρά περιβάλλοντα μέσων.

   Βασικά πλεονεκτήματα Λειτουργία ροπής: Η σχεδίαση διπλού αποστάγματος μειώνει την τριβή κατά περισσότερο από 90%, επιτρέποντας την αβίαστη λειτουργία και τις μικρότερες απαιτήσεις ενεργοποιητή. Επεκτελή ζωή σφράγισης: ελάχιστη συρόμενη τριβή μεταξύ του δίσκου και της σφραγίδας ουσιαστικά εξαλείφει τη φθορά, την θερμοκρασία της ζωής 3-5 φορές έναντι των συμβατικών βαλβίδων πεταλούδας. Οι μεταλλικές σφραγίδες αντέχουν -196 ° C έως +650 ° C. Σφραγίδες ελαστομερούς κοστούμι -40 ° C έως 200 ° C. Εύροχο συντήρησης: Οι δακτύλιοι καθισμάτων μπορούν να αντικατασταθούν inline χωρίς αποσυναρμολόγηση του σώματος βαλβίδων, ελαχιστοποιώντας τον σχεδιασμό downtime.compact: εξοικονομεί πάνω από 50% χώρο/βάρος σε σύγκριση με τις βαλβίδες πύλης ή σφαίρας, μειώνοντας το κόστος εγκατάστασης.

   Σε σύγκριση με τις βαλβίδες πεταλούδας μονής απόκλισης (μόνο μετατόπιση του στελέχους από το κέντρο σφραγίδας, κατάλληλο για συνθήκες περιβάλλοντος χαμηλής πίεσης), ο σχεδιασμός διπλής απόκλισης βελτιώνει σημαντικά τη σφράγιση και την ανθεκτικότητα μέσω της δεύτερης μετατόπισης, καθιστώντας την κύρια λύση για εφαρμογές μέσης έως υψηλής πίεσης. Οι βαλβίδες πεταλούδας τριπλής απόρριψης προσθέτουν μια μετατόπιση γωνίας κώνου καθίσματος για να επιτευχθεί σκληρή σφράγιση μετάλλου σε μέταλλο και μηδενική διαρροή, καλύτερα προσαρμοσμένη για εξαιρετικά υψηλή θερμοκρασία/πίεση και έντονα μέσα (π.χ. μονάδες διύλισης), αν και με σημαντικά υψηλότερο κόστος.

    SHANDONG EPOCH ΕΞΟΠΛΙΣΜΟΣ CO., LTD. είναι ένας επαγγελματίας κατασκευαστής μεγάλης κλίμακας στην επαρχία Shandong της Κίνας, τηρεί τον προσανατολισμό της επιστήμης και της τεχνολογίας, την προστασία του περιβάλλοντος, την ποιότητα και την αποτελεσματικότητα. Επί του παρόντος, έχει εξελιχθεί σε μια διαπερατική και πολυεπιταιμιακή επιχείρηση που ενσωματώνει τις ευρείες βιομηχανίες όπως ο σχεδιασμός, η ανάπτυξη, η παραγωγή και η εξαγωγή. Επισκεφθείτε τον ιστότοπό μας στοhttps://www.epochpipeline.com/Για να μάθετε περισσότερα σχετικά με τα προϊόντα μας. Για ερωτήσεις, μπορείτε να φτάσετε μαζί μας στο sdepochwater@hotmail.com.
