Η δομή και η αρχή λειτουργίας της βαλβίδας πεταλούδας

Περιστροφή 90 μοιρών, αβίαστη κυριαρχία ελέγχου ροής-Βαλβίδες πεταλούδας: Βελτιστοποίηση της αποτελεσματικότητας και του κόστους για τις λειτουργίες αγωγών μεγάλης διαμέτρου!

1. Επισκόπηση:

  Μια βαλβίδα πεταλούδαςείναι μια δομικά απλή και ταχεία βαλβίδα που χρησιμοποιείται κυρίως για τον έλεγχο της ροής των υγρών (όπως το νερό, το αέριο ή τα ollurries) στους αγωγούς. Η βασική του λειτουργία είναι να ανοίξει, να κλείσει ή να ρυθμίσει τη διέλευση ροής περιστρέφοντας ένα δίσκο (δίσκος πεταλούδας) μέσα στον σωλήνα.

2. ΚΕΝΤΡΙΚΑ ΣΥΣΤΗΜΑΤΑ - ΣΩΜΑ ΒΑΛΒΙΔΩΝ ΚΑΙ ΔΙΣΚΟ:

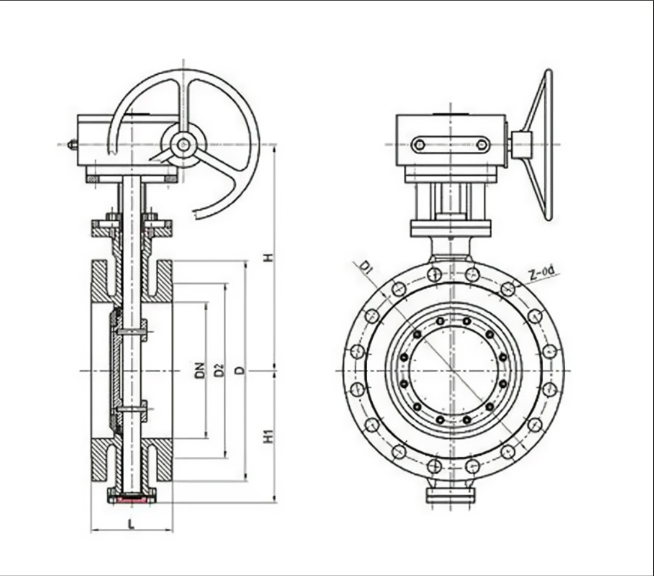

   Το κύριο σώμα της βαλβίδας πεταλούδας είναι το σώμα της βαλβίδας, ένα κοντό κυλινδρικό περίβλημα που συνδέεται με τον αγωγό και στα δύο άκρα, σχηματίζοντας το πέρασμα του υγρού. Τοποθετημένο κεντρικά μέσα στο πέρασμα του σώματος της βαλβίδας είναι το συστατικό πυρήνα - ο δίσκος. Αυτή είναι μια δομή σε σχήμα δίσκου, του οποίου ο σχεδιασμός (ομόκεντρος ή εκκεντρικός) και το υλικό επηρεάζει σημαντικά την απόδοση της βαλβίδας.

3. Key Components - Στέλεχος και ενεργοποίηση:

   Ένα στέλεχος διέρχεται από το κέντρο ή ένα εκκεντρικό σημείο του δίσκου και εκτείνεται έξω από το σώμα της βαλβίδας. Αυτός ο άξονας είναι υπεύθυνος για τη μετάδοση της περιστροφικής δύναμης (ροπή) που παράγεται από τον εξωτερικό μηχανισμό λειτουργίας (όπως μοχλό, χειροκίνητο ή αυτόματο ενεργοποιητή), οδηγώντας την περιστροφή του.

4. Κλειδιά - Σφραγίδα (κάθισμα και σφραγίδες):

   Για να επιτευχθεί σφράγιση όταν είναι κλειστό, εγκαθίσταται ένα δακτυλιοειδές κάθισμα στο εσωτερικό τοίχωμα του σώματος της βαλβίδας (ή στην άκρη του δίσκου σε σχέδια τριπλής απόκλισης). Όταν ο δίσκος κλείσει, η άκρη του πιέζει σφιχτά σε αυτό το κάθισμα. Τα υλικά καθισμάτων μπορούν να είναι ελαστομερή (μαλακό κάθισμα, π.χ. καουτσούκ, PTFE, προσφέροντας καλή σφράγιση) ή μέταλλο (σκληρό κάθισμα, ανθεκτικό σε υψηλή θερμοκρασία και πίεση). Επιπλέον, υπάρχουν σφραγίδες (όπως συσκευασία ή δακτύλιος Ο) όπου το στέλεχος εξέρχεται από το σώμα της βαλβίδας, εμποδίζοντας τη διαρροή των μέσων κατά μήκος του στελέχους.

5. Αρχή εργασίας - Διαδικασία ανοίγματος:

   Όταν η βαλβίδα πρέπει να ανοίξει, ο μηχανισμός λειτουργίας (χειροκίνητο ή αυτόματο) περιστρέφει το στέλεχος. Το στέλεχος αναγκάζει τον δίσκο να περιστρέφεται γύρω από τον άξονά του, μετακινείται από μια θέση κάθετη στον άξονα του αγωγού (90 μοίρες, κλειστή κατάσταση) προς μια θέση παράλληλη προς αυτό (0 μοίρες). Καθώς ο δίσκος περιστρέφεται, το εμπόδιο του στο υγρό μειώνεται, η διέλευση ροής ανοίγει σταδιακά και οι ρευστές ρέει ομαλά. Η γωνία περιστροφής επιτρέπει τον ακριβή έλεγχο του ρυθμού ροής.

6. Εργατική αρχή - διαδικασία κλεισίματος:

   Όταν η βαλβίδα πρέπει να κλείσει, ο μηχανισμός λειτουργίας περιστρέφει το στέλεχος προς την αντίθετη κατεύθυνση. Ο δίσκος αρχίζει να περιστρέφεται από τη θέση του παράλληλη με τον αγωγό, εμποδίζοντας προοδευτικά τη διαδρομή ροής. Κατά την περιστροφή περίπου 90 μοίρες για να φτάσουν στην κάθετη θέση, η άκρη του δίσκου πιέζει σταθερά στο κάθισμα. Μέσα από αυτή τη συμπίεση (βασιζόμενη σε ελαστική παραμόρφωση για μαλακά καθίσματα ή ακριβή κωνική επαφή με κωνικά για σκληρά καθίσματα), σχηματίζεται πλήρης δακτύλιος σφράγισης μεταξύ της άκρης του δίσκου και του καθίσματος, εμποδίζοντας πλήρως τη ροή υγρών.

7. Περιοδικά:

   Τα κύρια πλεονεκτήματα των βαλβίδων πεταλούδας βρίσκονται στη συμπαγή δομή τους, το ελαφρύ βάρος και τις σύντομες διαστάσεις πρόσωπο με πρόσωπο (χώρο εξοικονόμησης), απλή και γρήγορη λειτουργία (συνήθως απαιτούν μόνο περιστροφή 90 μοιρών για ανοιχτή/κλείσιμο), χαμηλή αντίσταση υγρού (ειδικά όταν είναι πλήρως ανοιχτή), χαμηλή ροπή ροπής και σημαντικά πλεονεκτήματα κόστους σε αγωγούς μεγάλης διατομής.

8. Μειωμένα μειονεκτήματα και εκτιμήσεις:

   Τα μειονεκτήματα των βαλβίδων πεταλούδας περιλαμβάνουν την ικανότητα πίεσης σφράγισης που συνήθως είναι χαμηλότερες από τις βαλβίδες πύλης ή σφαίρας (ειδικά των μαλακών τύπων), ο δίσκος είναι πάντα παρούσα στη διαδρομή ροής που προκαλεί κάποια απώλεια πίεσης, είναι λιγότερο κατάλληλη για σοβαρές εφαρμογές στραγγαλισμού (που μπορεί να προκαλέσουν δόνηση ή διάβρωση) και την ευαισθησία των μαλακών καθηκόντων σε ακραίες θερμοκρασίες.

9. Τυπικές εφαρμογές:

   Αξιοποιώντας αυτά τα πλεονεκτήματα, οι βαλβίδες πεταλούδας εφαρμόζονται ευρέως σε σενάρια μεσαίας έως μεγάλης διαμέτρου που απαιτούν γρήγορη λειτουργία, διαστημικούς περιορισμούς ή ευαισθησία στο κόστος. Οι συνήθεις εφαρμογές περιλαμβάνουν: συστήματα παροχής νερού και αποστράγγισης (πόσιμο νερό, λύματα), συστήματα HVAC (θέρμανση, εξαερισμός και κλιματισμό), συστήματα πυροπροστασίας, ψύξη νερού στη βιομηχανία ηλεκτρικής ενέργειας, πετροχημική βιομηχανία.
