Οι διαφορές στη δομή μεταξύ των βαλβίδων Globle και των βαλβίδων πύλης

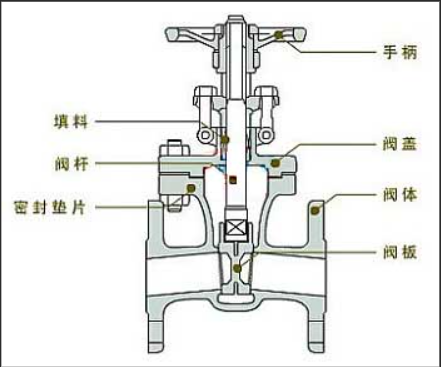

    1. Θεμελιώδης διαφορά στον μηχανισμό κλεισίματος Ο πυρήνας που κινείται μέρος μιας πύληςβαλβίδαείναι μια πλάκα πύλης, τυπικά σε σχήμα σφήνας (αν και υπάρχουν παράλληλα ή ευέλικτα σχέδια). Αυτή η πλάκα κινείται κάθετα προς την κατεύθυνση ροής του υγρού-φανταστεί μια κατακόρυφη γκιλοτίνα που αυξάνεται για να επιτρέψει σε ευθεία ροή ή σταγόνες για να εμποδίσει το πέρασμα. Αντίθετα, μια βαλβίδα σφαίρας λειτουργεί μέσω δίσκου (ή βύσμα/ποπό), συχνά δίσκων, κωνικής ή βελόνας. Η κίνηση του είναι παράλληλη προς την κατεύθυνση ροής, λειτουργεί σαν ένα έμβολο που βιδώνει προς τα κάτω στο κάθισμα της βαλβίδας για να κλείσει ή να αποσύρεται προς τα πάνω για να ανοίξει.

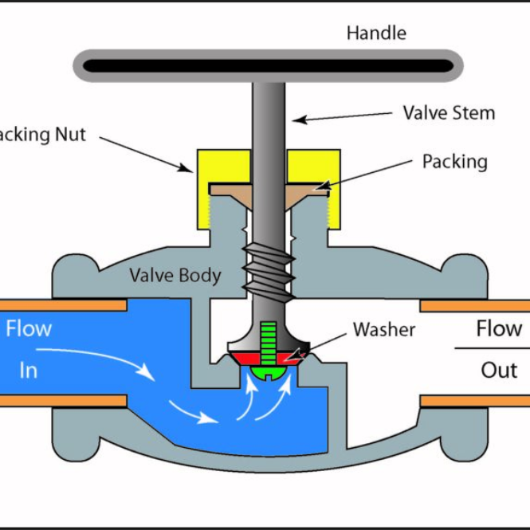

    2. Σχεδιασμός διαδρομής εσωτερικής ροής Αυτή η διάκριση επηρεάζει άμεσα το σχήμα της βαλβίδας και την αντοχή του υγρού. Οι βαλβίδες πύλης διαθέτουν μια ευθεία, συμμετρική διαδρομή ροής. Όταν ανοίγει πλήρως, η πύλη αποσύρεται σε ένα θάλαμο πάνω από την οπή, επιτρέποντας στο υγρό να περάσει απρόσκοπτο σαν ένα τμήμα ευθείας σωλήνα, με αποτέλεσμα την αμελητέα αντίσταση ροής. Οι βαλβίδες σφαίρας, ωστόσο, δύναμη υγρού μέσω ενός λυγισμένου, "S" ή "Z"-σχήματος πέρασμα. Η κατεύθυνση της ροής αλλάζει απότομα (συνήθως προς τα κάτω, προς τα πάνω ή αντίστροφα), με τη διάτρηση να συστέλλει στο κάθισμα της βαλβίδας. Αυτός ο σχεδιασμός δημιουργεί εγγενώς σημαντική αντοχή ροής και πτώση πίεσης.

    3. Προφίλ Body Profile και Direction Direction Design Path Design υπαγορεύει την εμφάνιση του σώματος. Τα σώματα βαλβίδων πύλης είναι συμμετρικά και κυλινδρικά, με φλάντζες ευθυγραμμισμένες αξονικά. Η ευθεία, αμφίδρομη διαδρομή ροής τους δεν επιβάλλει απαιτήσεις κατεύθυνσης ροής - το φλόγο εκτελεί ταυτόσημα προς οποιαδήποτε κατεύθυνση όταν ανοίγει πλήρως. Τα σώματα των βαλβίδων της σφαίρας είναι ασύμμετρα, εμφανίζοντας μια ξεχωριστή κεντρική διόγκωση ή προεξοχή για να φιλοξενήσουν την καμπύλη διαδρομή ροής. Κρίσιμα, επιβάλλουν αυστηρούς κανόνες κατεύθυνσης ροής: οι περισσότεροι ακολουθούν "lioh" (υγρό στο κάτω δίσκο, έξω από το δίσκο). Το σώμα σημειώνεται με βέλος ροής. Η αντίστροφη εγκατάσταση προκαλεί βλάβη στεγανοποίησης, ροπή υψηλής λειτουργίας ή ζημιά.

    4. Για να ανοίξει πλήρως, μια βαλβίδα πύλης πρέπει να ανυψώσει την πύλη της πάνω από την πλήρη διάμετρο οπής - ένα μακρύ εγκεφαλικό επεισόδιο για μεγάλες βαλβίδες. Τα σχέδια αυξανόμενων-στελεχών δείχνουν ορατή επέκταση στελέχους. τα μη αυξανόμενα στελέχη κρύβουν εσωτερικά ταξίδια. Οι βαλβίδες σφαίρας χρειάζονται μόνο ~ 25% του ανελκυστήρα διάτρησης καθισμάτων για πλήρες άνοιγμα (καθώς η περιοχή ροής επεκτείνεται γρήγορα μετά την αρχική ανύψωση). Έτσι, το ταξίδι STEM είναι μικρότερο. Ωστόσο, ο σχεδιασμός τους "S"-Path κάνει τα σώματα των βαλβίδων σφαίρας ψηλότερα (από την κεντρική γραμμή εισόδου έως την κορυφή του καπό) από τις βαλβίδες πύλης ίσου μεγέθους, εμφανίζονται "bulkier".

    5. Η δομή σφράγισης και οι μεθόδους διεπαφής και οι επιφάνειες διαφέρουν σημαντικά. Οι βαλβίδες πύλης σφραγίζουν μέσω ευρείων περιοχών επαφής μεταξύ των δύο πλευρών της πύλης και των αντίστοιχων καθισμάτων του σώματος. Οι πύλες σφήνας επιτυγχάνουν κλείσιμο μέσω μηχανικής σφήνας. Οι παράλληλες πύλες χρησιμοποιούν αναγκαστική επαφή με καθίσματα. Αυτό δημιουργεί μεγάλες διεπαφές σφράγισης. Οι βαλβίδες σφραγίδας σφραγίζουν κατά μήκος μιας συμπυκνωμένης γραμμής επαφής μεταξύ της άκρης του δίσκου (κωνικό/ σφαιρικό) και ενός καθίσματος βαλβίδας σχήματος δακτυλίου. Η δύναμη προς τα κάτω από το στέλεχος πιέζει το δίσκο στο κάθισμα, επιτρέποντας την επαφή γραμμής ή τη σφράγιση στενού προσώπου με ελάχιστη επιφάνεια.
