Βαλβίδα Globle: μία ανύψωση, η ροή σταματά, μηδενική σύρσιμο, πλήρης πάνε.

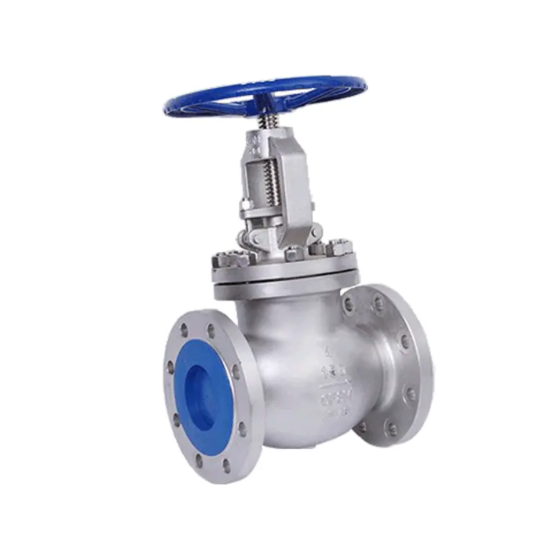

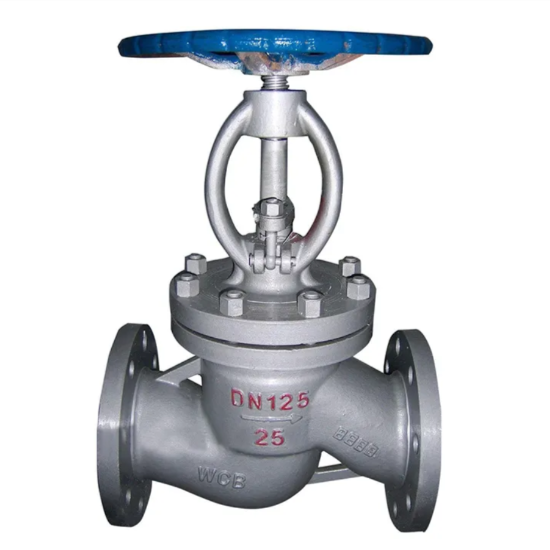

             ΟΣφαίρα, επίσης γνωστή ως βαλβίδα στάσης ή απομόνωσηβαλβίδα, είναι ένας εξαιρετικά συνηθισμένος και ευρέως χρησιμοποιούμενος τύπος βαλβίδας. Η λειτουργία του πυρήνα είναι να ανοίξει ή να απενεργοποιήσει μια διέλευση υγρού από τη γραμμική (up-and-down) κίνηση ενός δίσκου (το στοιχείο κλεισίματος) κατά μήκος της κεντρικής γραμμής του καθίσματος (επιφάνεια σφράγισης). Το όνομα "Valve Globe" αντικατοπτρίζει πολύ διαισθητικά τον πρωταρχικό σκοπό της - να απενεργοποιήσει πλήρως ή να συνδέσει τη ροή υγρού, αντί κυρίως για τη ρύθμιση της ροής (αν και ορισμένα σχέδια επιτρέπουν έναν ορισμένο βαθμό ρύθμισης).

 1. Κύρια δομικά στοιχεία:

  Σώμα: Το εξωτερικό κέλυφος που περιέχει τα ρευστά περάσματα και το κάθισμα. Το σχήμα του σώματος (τυπικά σφαιρικό ή "y" μοτίβο) καθορίζει την κατεύθυνση ροής και την αντίσταση. Οι θύρες εισόδου και εξόδου είναι συνήθως in-line (ευθεία μοτίβο) ή υπό γωνία (γωνιακό μοτίβο).

  Bonnet: Συνδέεται με το σώμα, σχηματίζοντας ένα κλειστό θάλαμο που στεγάζει το στέλεχος και άλλα συστατικά. Τυπικά βιδώνεται στο σώμα με σφραγίδα φλάντζας.

  Δίσκος (βύσμα): Το κρίσιμο στοιχείο κλεισίματος. Το κάτω μέρος του διαθέτει μια επιφάνεια σφράγισης (επίπεδη, κωνική ή σφαιρική) που ταιριάζει ακριβώς με το κάθισμα. Ο δίσκος μετακινείται από το στέλεχος.

  Κάθισμα: επιφάνεια στεγανοποίησης σχήματος δακτυλίου σταθερή μέσα στο πέρασμα του σώματος. Όταν ο δίσκος μειώνεται, η επιφάνεια σφράγισης του κάνει στενή επαφή με την επιφάνεια του καθίσματος για να σχηματίσει μια σφραγίδα.

  Στέλεχος: Η ράβδος που συνδέει το δίσκο με τον μηχανισμό λειτουργίας (Handwheel, ενεργοποιητής). Η περιστροφή του χειροποίητου τροχού αναγκάζει το στέλεχος να κινεί γραμμικά (συνήθως μέσω ενός αυξανόμενου μηχανισμού βιδών στελέχη), ανυψώνοντας ή μειώνοντας το δίσκο.

  Handwheel (ή ενεργοποιητής): Για χειροκίνητη λειτουργία, η περιστροφή του Handwheel οδηγεί το στέλεχος. Μπορεί επίσης να συνδεθεί με ηλεκτρικούς, πνευματικούς ή υδραυλικούς ενεργοποιητές για αυτοματοποιημένη λειτουργία.

  Κουτί γέμισης: Βρίσκεται μέσα στο καπό, που περιβάλλει το στέλεχος. Γεμάτο με εύκαμπτο υλικό συσκευασίας (π.χ. γραφίτη, PTFE) και συμπιέζονται από έναν αδένα για να αποφευχθεί η διαρροή υγρού κατά μήκος του στελέχους.

  Στέλεχος καρύδι / ζυγό: Για τις αυξανόμενες βαλβίδες σφαιρών στελέχους, το χειροποίητο τροχό είναι τοποθετημένο σε ένα καρύδι στέλεχος τοποθετημένο σε ζυγό. Η περιστροφή του χειροποίητου τροχού μετατρέπει το παξιμάδι του στελέχους, οδηγώντας το σπειροειδές στέλεχος προς τα πάνω ή προς τα κάτω.

2. Αρχή εργασίας (πυρήνας):

   Διαδικασία ανοίγματος: Περιστρέψτε το Handwheel αριστερόστροφα. Το καρύδι του στελέχους γυρίζει, προκαλώντας το στέλεχος να κινείται προς τα πάνω. Το στέλεχος ανυψώνει το δίσκο μακριά από το κάθισμα. Καθώς ο δίσκος αυξάνεται, η περιοχή ροής μεταξύ του δίσκου και του καθίσματος αυξάνεται σταδιακά, επιτρέποντας στο υγρό να ρέει μέσω της βαλβίδας κάτω (ή παραπάνω, ανάλογα με το σχεδιασμό) το κάθισμα.

   Διαδικασία κλεισίματος: Περιστρέψτε το χειροκίνητο τροχό δεξιόστροφα. Το παξιμάδι του στελέχους γυρίζει, οδηγώντας το στέλεχος προς τα κάτω. Το στέλεχος ωθεί το δίσκο προς τα κάτω μέχρι να πιέσει σφράγιση της επιφάνειας σφράγισης σφιχτά στην επιφάνεια στεγανοποίησης του καθίσματος. Η εφαρμογή επαρκούς δύναμης δημιουργεί μια μηχανική σφράγιση μεταξύ των δύο ακινητοποιημένων επιφανειών, αποτρέποντας τη διέλευση υγρών.

   Βασικό σημείο: Το άνοιγμα και το κλείσιμο μιας βαλβίδας σφαίρας επιτυγχάνεται μέσω της γραμμικής μετατόπισης (ανύψωση/μείωση) του δίσκου. Η σφράγιση βασίζεται στην κάθετη δύναμη συμπιεστικής που εφαρμόζεται από το δίσκο πάνω στο κάθισμα.

3. Σχεδιασμός κατεύθυνσης ροής

Ροή κάτω από το δίσκο (τυπική ροή-ροή-σε-στενή): Αυτός είναι ο πιο συνηθισμένος σχεδιασμός. Το υγρό εισέρχεται κάτω από το δίσκο και εξέρχεται πάνω από αυτό.

   Πλεονεκτήματα: Στην κλειστή θέση, η πίεση υγρού δρα κάτω από το δίσκο, βοηθώντας να τον αναγκάσει πιο σφιχτά από το κάθισμα, ενισχύοντας τη σφραγίδα. Το άνοιγμα της βαλβίδας απαιτεί σχετικά λιγότερη δύναμη λειτουργίας (η πίεση του υγρού βοηθά στην ανύψωση του δίσκου).

   DIDVNTAGES: Η διαδρομή ροής είναι βασανιστική (σχήμα "S"), με αποτέλεσμα την υψηλή αντίσταση ροής. Η κοιλότητα κάτω από το κάθισμα μπορεί να παγιδεύσει ιζήματα.

Ροή πάνω από το δίσκο (αντίστροφη ροή-ροή προς ανοιχτή): Το υγρό εισέρχεται πάνω από το δίσκο και εξέρχεται κάτω από αυτό.

   Πλεονεκτήματα: Το κιβώτιο στελέχους και γέμισης δεν εκτίθεται στην πίεση του συστήματος στην κοιλότητα των βαλβίδων (η πίεση είναι πάνω από το δίσκο), ενδεχομένως επεκτείνοντας τη διάρκεια της συσκευασίας. Λιγότερο επιρρεπή σε συσσώρευση ιζημάτων κάτω από το κάθισμα.

   Μειονεκτήματα: Κατά το κλείσιμο, η πίεση υγρού δρα πάνω από το δίσκο, προσπαθώντας να το σηκώσει από το κάθισμα, παρεμποδίζοντας τη σφράγιση. Το άνοιγμα απαιτεί την υπέρβαση της πίεσης του υγρού, απαιτώντας μεγαλύτερη δύναμη λειτουργίας. Συνήθως χρησιμοποιούνται μόνο για συγκεκριμένες εφαρμογές (π.χ. βαλβίδες αποστράγγισης, ειδική υπηρεσία).

Η κατεύθυνση ροής υποδεικνύεται συνήθως από ένα βέλος στο σώμα της βαλβίδας. Η εγκατάσταση πρέπει να ακολουθήσει αυστηρά αυτή την κατεύθυνση!

4. Χαρακτηριστικά:

Φόντα:

   Εξαιρετικό κλείσιμο: Μεγάλη περιοχή επαφής μεταξύ των επιφανειών στεγανοποίησης δίσκου και καθισμάτων, με ακρίβεια, ισχυρή μηχανική σφραγίδα όταν είναι κλειστή, χαμηλή διαρροή (μπορεί να επιτύχει την κλάση VI), ιδανική για εφαρμογές που απαιτούν σφιχτό κλείσιμο.

   Εύκολη συντήρηση: Ο δίσκος και το κάθισμα είναι σχετικά εύκολο να επισκευαστούν ή να αντικατασταθούν (οι βαλβίδες είναι συχνά επισκευαστικές). Ορισμένα σχέδια επιτρέπουν τη συντήρηση της γραμμής.

   Σύντομο εγκεφαλικό επεισόδιο: Ο δίσκος ταξιδεύει από το πλήρες σε πλήρες κλειστό είναι σχετικά σύντομο (τυπικά ~ 1/4 διαμέτρου διάτρησης καθισμάτων), οδηγώντας σε μέτριους χρόνους ανοίγματος/κλεισίματος.

   Μέτρια ικανότητα στραγγαλισμού: Ενώ δεν είναι τόσο καλή όσο οι αφιερωμένες βαλβίδες ελέγχου (π.χ. σφαίρα V-Port, εκκεντρικό βύσμα), μπορούν να χρησιμοποιηθούν βαλβίδες σφαιρών για τη ρύθμιση της ροής μεταβάλλοντας τη θέση του δίσκου, ειδικά κοντά στην κλειστή θέση όπου η ακρίβεια ελέγχου είναι καλύτερη. Η διάβρωση κατά τη διάρκεια του στραγγαλισμού είναι λιγότερο σοβαρή από ό, τι στις βαλβίδες πύλης.

   Ευέλικτη εφαρμογή: κατάλληλη για διάφορα υγρά, όπως ατμό, νερό, πετρέλαιο, αέριο και διαβρωτικά μέσα (με κατάλληλη επιλογή υλικού/σφραγίδας).

Μειονεκτήματα:

   Υψηλή πτώση πίεσης: Η διαδρομή διαμόρφωσης σχήματος "S" "S" προκαλεί σημαντική απώλεια πίεσης, οδηγώντας σε υψηλότερη κατανάλωση ενέργειας. Δεν είναι κατάλληλο για απαιτήσεις χαμηλής αντοχής.

   Υψηλή ροπή λειτουργίας: Το άνοιγμα και το κλείσιμο (ειδικά κοντά στο τέλος του εγκεφαλικού επεισοδίου) απαιτεί την υπέρβαση της πίεσης του υγρού και της τριβής επιφάνειας σφράγισης, με αποτέλεσμα την υψηλή ροπή (ειδικά για μεγάλα μεγέθη/υψηλές πιέσεις), που συχνά απαιτούν χειριστές εργαλείων.

   Σχετικά αργή λειτουργία: Αν και η διαδρομή του δίσκου είναι σύντομη, η λειτουργία Handwheel Multi-Turn το καθιστά πιο αργό από τις βαλβίδες τεταρτημορίων (μπάλα, πεταλούδα).

Κρίσιμη κατεύθυνση ροής: Η κατεύθυνση εγκατάστασης πρέπει να ακολουθεί αυστηρά το βέλος ροής (συνήθως δίσκο ροής-under-under-disc). Η εσφαλμένη εγκατάσταση επηρεάζει σοβαρά τη σφράγιση και τη δύναμη λειτουργίας.

CAPERITY TRAPS FLUID: Για τις οριζόντια εγκατεστημένες βαλβίδες ροής-under-under-disc, η κοιλότητα του κάτω σώματος μπορεί να παγιδεύει το υγρό, να διακινδυνεύει την κατάψυξη σε κρύα περιβάλλοντα ή να προκαλέσει επιχειρησιακά ζητήματα με ορισμένα μέσα.

5. Τυπικές εφαρμογές:

   Συστήματα σωληνώσεων που απαιτούν αξιόπιστη απομόνωση και σφιχτό κλείσιμο (π.χ., τροφοδοσία λέβητα, συστήματα ατμού, χημικές διεργασίες).

   Εφαρμογές που χρειάζονται κάποια ικανότητα ρύθμισης ροής (π.χ. νερό ψύξης, βοηθητικές γραμμές).

   Συστήματα υψηλής πίεσης (η δομή χειρίζεται καλά την πίεση).

   Καταστάσεις με αυστηρές απαιτήσεις εξωτερικής διαρροής (η σφράγιση συσκευασίας είναι αξιόπιστες και μπορούν να ρυθμιστούν/αντικατασταθούν στο διαδίκτυο).

   Πολύ συνηθισμένο σε μικρές σωληνώσεις (DN50 / NPS 2 και κάτω).

6.ΣφαίραΑρχή εργασίας

   Κύριος δράση: κάθετη γραμμική κίνηση (ανύψωση/μείωση) του δίσκου.

   Αρχή ανοίγματος: Περιστρέψτε το Handwheel (ή μετακινήσεις ενεργοποιητή) → Το στέλεχος κινείται προς τα πάνω → Disc ανυψώνεται από το κάθισμα → Passage Opens → ροές υγρών.

   Αρχή κλεισίματος: Περιστρέψτε το χειροποίητο τροχό (ή μετακινήσεις ενεργοποιητή) → Το στέλεχος κινείται προς τα κάτω → Δίσκο πατάει έναντι του καθίσματος → επιφάνειες σφράγισης κάνουν σφιχτή επαφή → Η διέλευση ροής είναι μηχανικά σβήνει.

   Αρχή σφράγισης: βασίζεται στην προς τα κάτω δύναμη που εφαρμόζεται από το στέλεχος για τη δημιουργία επαρκούς συμπιεστικής δύναμης μεταξύ της επιφάνειας στεγανοποίησης του δίσκου και της επιφάνειας στεγανοποίησης του καθίσματος, σχηματίζοντας μια σφραγίδα επαφής μετάλλου προς μέταλλο ή μέταλλο προς μαλακή.

   Επιπτώσεις κατεύθυνσης ροής: Κάτω από την τυπική ροή (ροή-under-disc), η πίεση ρευστού βοηθά τη σφράγιση κατά το κλείσιμο. Κάτω από την αντίστροφη ροή (ροή-πάνω από δίσκο), η πίεση ρευστού εμποδίζει τη σφράγιση και αυξάνει τη δύναμη ανοίγματος.
