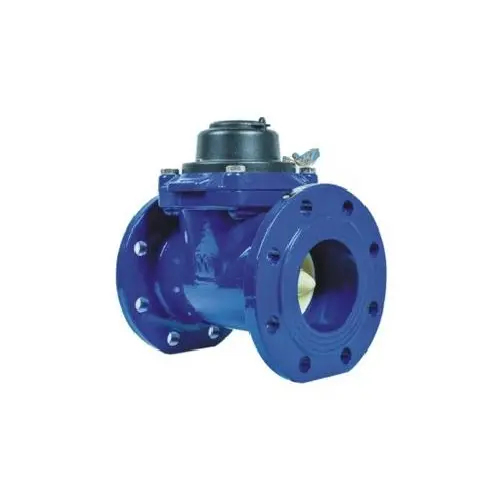

Μετρητής νερού Woltman
Ο μετρητής νερού Woltman Helix μπορεί να χωριστεί σε οριζόντιο μετρητή νερού Helix Woltman (WPH) και σε κάθετο Helix
Μετρητής νερού Woltman (WS) σύμφωνα με τη διαφορετική εσωτερική δομή του μετρητή νερού, αλλά οι μετρητές νερού είναι
εγκατεστημένο οριζόντια, Το πλεονέκτημα του κάθετου μετρητή νερού Woltman (WS) είναι ένα ευρύτερο εύρος ροής (R80/R160/R200). Η εγκατάσταση δεν χρειάζεται τις αυστηρές απαιτήσεις ευθύγραμμου τμήματος σωλήνα και εξωτερικού φίλτρου.
Χρήση:Ο οριζόντιος μετρητής νερού woltman χρησιμοποιείται για τη μέτρηση της συνολικής ροής του αγωγού μεγάλης ροής. Είναι ιδιαίτερα κατάλληλος για την παροχή νερού και τη ζήτηση νερού εξόρυξης μεγάλων εγκαταστάσεων. Τα κύρια χαρακτηριστικά είναι μεγάλη ικανότητα κυκλοφορίας, μικρός όγκος, συμπαγής δομή, εύκολο στη χρήση και συντήρηση.
Ισχύοντες όροι:
▶ Μέγεθος: DN40~DN600
▶Υλικό: Κέλυφος από χυτοσίδηρο
▶ Κρύο νερό: 0,1~30℃
▶ Ζεστό νερό: 0,1~90℃
▶ Πίεση λειτουργίας: 1,0MPa/1,6Mpa
Μέθοδος εγκατάστασης:
1.Οριζόντια εγκατάσταση.
2. Απαιτείται πρόσθετο φίλτρο νερού.
3.Η είσοδος/έξοδος νερού του μετρητή νερού χρειάζεται ευθύγραμμο τμήμα σωλήνα U10/D5.
Χαρακτηριστικά:
1. Η ξηρή μαγνητική δομή μετάδοσης διασφαλίζει ότι ο μετρητής είναι καθαρός και καθαρός.
2. Μεγάλη ικανότητα ροής, μικρή απώλεια πίεσης και σταθερή καμπύλη απόδοσης.

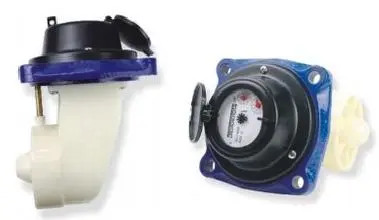

3.Η κίνηση μέτρησης είναι αντικαταστάσιμη και εύκολο να αποσυναρμολογηθεί.
4. Οι συνδετήρες από ανοξείδωτο χάλυβα και η σκόνη εποξειδικής ρητίνης ψεκάζονται μέσα και έξω από το κέλυφος για να μεγιστοποιήσουν την πρόληψη σκουριάς και να παρατείνουν τη διάρκεια ζωής του προϊόντος.
5. Ο μηχανισμός μέτρησης έχει καλή καθολικότητα, μαγνητική σύνδεση, αντίσταση μικρής μετάδοσης, ευαίσθητη και αξιόπιστη λειτουργία.
6. Ο μετρητής είναι σφραγισμένος υπό κενό, κατά της συμπύκνωσης και του ψεκασμού, και μπορεί να κρατήσει την ανάγνωση καθαρή και ακριβή όλο το χρόνο
Τεχνική παράμετρος:
|
DN (mm) |
Εύρος ροής |
Ανώτατο όριο Q4 |
Κοινός ροή Ε3 |
Σύνορο Q |
Ελάχιστο Q1 |
Ελάχιστο ανάγνωση |
Ανώτατο όριο ανάγνωση |
|
Q3/Q1 |
m |
³/h |
m³ |
||||
|
40 |
80 |
50 |
40 |
0.8 |
0.5 |
0.001 |
999.999 |
|
50 |
80 |
50 |
40 |
0.8 |
0.5 |
0.001 |
999.999 |
|
65 |
80 |
78.75 |
63 |
1.4 |
0.79 |
0.001 |
999.999 |
|
80 |
80 |
125 |
100 |
2.0 |
1.25 |
0.001 |
999.999 |
|
100 |
80 |
200 |
160 |
3.2 |
2.0 |
0.001 |
999.999 |
|
150 |
80 |
500 |
400 |
8.0 |
5.0 |
0.001 |
9.999.999 |
|
200 |
80 |
800 |
630 |
12.6 |
7.88 |
0.001 |
9.999.999 |
|
250 |
80 |
1260 |
1008 |
20.16 |
12.6 |
0.02 |
9.999.999 |
|
300 |
80 |
2000 |
1600 |
32 |
20 |
0.02 |
9.999.999 |
|
350 |
80 |
2800 |
2240 |
44.18 |
28 |
0.2 |
999.999.999 |
|
400 |
80 |
3200 |
2560 |
51.2 |
32 |
0.2 |
999.999.999 |
|
450 |
80 |
3200 |
2560 |
51.2 |
32 |
0.2 |
999.999.999 |
|
500 |
80 |
5000 |
4000 |
80 |
50 |
0.2 |
999.999.999 |
|
600 |
80 |
8000 |
6400 |
128 |
80 |
0.2 |
999.999.999 |
Συνολική διάσταση και βάρος:
|
DN (mm) |
Μήκος |
Υψος |
|
Φλάντζα σύνδεσης |
Βάρος αναφοράς |
|
|
L(mm) |
H(mm) |
Εξωτερική φλάντζα διάμετρος |
Διάμετρος κέντρου οπής μπουλονιού D1 (mm) |
Αριθμός των μπουλόνια σύνδεσης |
κιλά |
|
|
40 |
200 |
198 |
150 |
110 |
4-Μ16 |
8.3 |
|
50 |
200 |
205 |
165 |
125 |
4-Μ16 |
10 |
|
65 |
200 |
218 |
185 |
145 |
4-Μ16 |
12.5 |
|
80 |
225 |
280 |
200 |
160 |
8-Μ16 |
13.6 |
|
100 |
250 |
290 |
220 |
180 |
8-Μ16 |
18.3 |
|
150 |
300 |
320 |
285 |
240 |
8-Μ20 |
28 |
|
200 |
350 |
365 |
340 |
295 |
12-Μ20 |
44.8 |
|
250 |
450 |
434 |
450 |
400 |
12-Μ20 |
80 |
|
300 |
500 |
459 |
500 |
410 |
12-Μ24 |
98 |
|
350 |
500 |
590 |
505/520 |
460/470 |
16-Μ20/16-Μ24 |
145 |
|
400 |
600 |
660 |
565/580 |
515/525 |
16-Μ24/16-Μ24 |
199 |
|
450 |
600 |
700 |
615/640 |
565/585 |
20-Μ24/20-Μ27 |
270 |
|
500 |
800 |
760 |
670/715 |
620/650 |
20-M24/20-M30 |
320 |
|
600 |
800 |
880 |
780/840 |
725/770 |
20-M27/20-M33 |
520 |

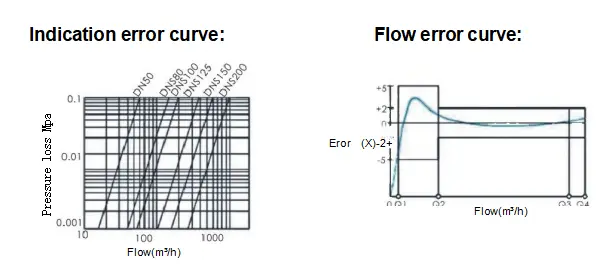

A. Το μέγιστο επιτρεπόμενο σφάλμα χαμηλής περιοχής (Q1≤Q Β. Όταν η θερμοκρασία του νερού είναι≤30℃, το μέγιστο επιτρεπόμενο σφάλμα στην υψηλή περιοχή (Q2≤Q≤Q4) είναι ±2% όταν η θερμοκρασία του νερού είναι >30℃, το μέγιστο επιτρεπόμενο σφάλμα στην υψηλή περιοχή (Q2≤Q≤Q4) είναι±3%
